Buck converter nedir? Buck converter, bir doğru akım gerilimini daha düşük bir doğru akım gerilimine indiren anahtarlamalı güç devresi. Buck dönüştürücü nedir? Aynı devrenin Türkçeleşmiş adı. Düşürücü dönüştürücü ya da alçaltıcı çevirici adları da kullanılır. İngilizcede step down buck converter ve buck regulator ifadeleri de aynı devreyi anlatır. 12 V'luk bir aküden telefona gereken 5 V'u üreten küçük kart çoğu zaman bu yapıda.
Converter nedir? Converter, elektrik enerjisini bir biçimden başka bir biçime aktaran dönüştürücülerin genel adı. Buck nedir? Güç elektroniğinde buck, gerilimi düşüren dönüştürücü ailesinin kısa adı. Gerilimi yükselten kardeşi boost, ikisini birleştiren yapı ise buck-boost olarak anılır.
Çalışma fikri bir musluğu çok hızlı açıp kapatmaya benzer. Musluk zamanın yarısında açık kalırsa kovaya ortalamada yarım debi akar. Buck dönüştürücü de girişi saniyede yüz binlerce kez açıp kapatır. Bir bobin ve bir kondansatör bu darbeleri düzleştirir. Çıkışta kararlı ve daha düşük bir gerilim kalır. Anahtar görevini çoğunlukla bir MOSFET üstlenir.
Buck Converter Ne İşe Yarar?
Elektronik devrelerin büyük kısmı beslemesinden daha düşük bir gerilimle çalışır. USB çıkışı 5 V ister, sensörler ve kablosuz modüller 3,3 V ile yetinir, işlemci çekirdekleri 1 V civarında çalışır. Akü, adaptör ya da güneş paneli ise 12 V, 24 V ya da 48 V gibi daha yüksek değerler verir. Aradaki farkı kapatan devre buck dönüştürücü.
Gerilimi düşürmenin daha basit bir yolu da var: lineer regülatör. Bu parça fazla gerilimi ısıya çevirerek atar. 12 V'tan 5 V'a 1 A çeken bir yükte üzerinde 7 W ısı oluşur ve verim yüzde 42 dolayında kalır. Anahtarlamalı yapıda kayıp çok daha küçük. Texas Instruments'ın tasarım notu örnek hesaplarında yüzde 85 ile yüzde 90 arası verim varsayar. Akülü sistemlerde bu fark doğrudan çalışma süresine yansır.
Buck dönüştürücü gerilimi düşürürken akımı artırır. Güç neredeyse korunduğu için 12 V'ta 1 A çeken bir giriş, yüzde 90 verimle 5 V'ta yaklaşık 2,2 A verir. Araç içi USB şarj cihazları, dizüstü bilgisayar kartları, LED sürücüler, taşınabilir güç istasyonlarının USB çıkışları ve güneş enerjisi şarj kontrol cihazları bu davranıştan yararlanır.
Buck Boost Converter Nedir?
Buck boost converter nedir? Çıkış gerilimini girişin hem altında hem üstünde tutabilen dönüştürücü. Ad iki işi birleştirir: buck düşürür, boost yükseltir. Giriş gerilimi değişen ve kimi zaman çıkışın altına inen sistemlerde kullanılır. Boşaldıkça gerilimi düşen bir akü en tipik örnek.
Türkçede buck boost dönüştürücü nedir diye arandığında iki farklı devre karşımıza çıkar. Birincisi tek anahtarlı klasik yapı. Bu devre çıkışı ters kutupla verir, yani pozitif girişten negatif çıkış üretir. İkincisi dört anahtarlı yapı. Dört MOSFET bir H köprüsü kurar ve çıkış girişle aynı kutupta kalır. Çıkışın girişle aynı kutupta kalması gereken pil ve akü uygulamalarında ikinci yapı kullanılır.
Boost converter nasıl çalışır? Anahtar kapandığında bobin girişe bağlanır ve enerji depolar. Anahtar açıldığında bobin kendi gerilimini girişin üstüne ekler ve bir diyot üzerinden çıkışa aktarır. Çıkış böylece girişten yüksek olur. Buck boost converter theory açısından tek anahtarlı yapı bu iki davranışı birleştirir. Anahtar kapalıyken bobin dolar, açıkken depoladığı enerjiyi ters kutupla çıkışa boşaltır. Buck boost converter circuit çizimlerinde bobinin yüke değil toprağa bağlandığı görülür.
Buck Boost Converter Ne İşe Yarar?
Asıl görevi değişken bir kaynaktan sabit bir çıkış almak. Lityum iyon bir hücre tam dolu hâlde 4,2 V, boşalmaya yakın 3 V civarında ölçülür. Bu hücreden 3,3 V'luk bir devre beslenecekse gerilim dolu akü tarafında düşürülmeli, boş akü tarafında yükseltilmeli. Bu buck boost converter example, el cihazlarında sık karşılaşılan bir durum.
Daha büyük güçlerde de kullanım geniş. Akülü cihazlardan USB üzerinden 5 V ile 20 V arası çıkış almak, aracın marş anında düşen gerilimine dayanmak ve gerilimi aküye yakın seyreden panellerle şarj yapmak bunların başında gelir. Texas Instruments dört anahtarlı yapı için akü şarjı, LED aydınlatma, endüstriyel bilgisayar ve otomotiv uygulamalarını sayar. Piyasadaki buck boost converter module kartları da girişin altına ve üstüne kendiliğinden geçebilen dc dc buck boost converter örnekleri.
Buck boost converter tasarımı, buck devresinden daha fazla özen ister. Tek anahtarlı yapıda anahtar giriş ile çıkış geriliminin toplamını görür. Buck boost converter MOSFET seçiminde de bu nedenle gerilim payı daha geniş tutulur. Temel buck boost converter equations tek anahtarlı devre için Vçıkış / Vgiriş = −D / (1 − D) bağıntısına dayanır. Burada D, anahtarın açık kalma oranı. Çevrim içi buck boost converter calculator araçları bu oranı ve bobin değerini hızla hesaplar. Son karar yine entegrenin buck boost converter datasheet belgesindeki sınırlara göre verilir.
Buck Converter ile Buck Boost Converter Arasındaki Fark

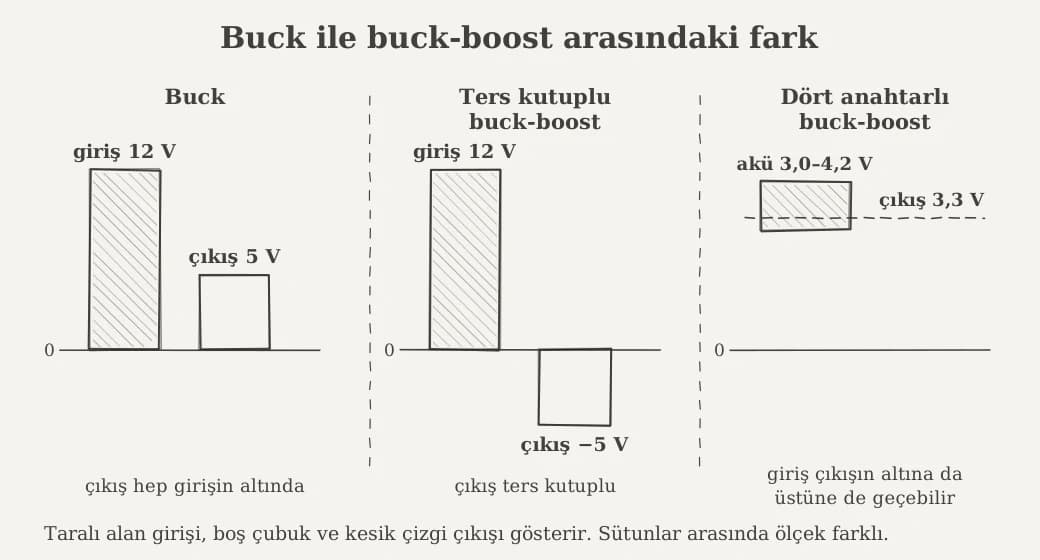

Temel fark yön. Buck converter çıkışı yalnız girişin altında tutar. Buck boost ise iki yöne de geçebilir. Giriş her koşulda çıkıştan yeterince yüksek kalıyorsa buck yeterli. Giriş çıkışın altına inebiliyorsa buck boost gerekir.
Yapı ve verim de farklı. Buck devresi bir anahtar, bir diyot ya da ikinci anahtar, bir bobin ve kondansatörlerle kurulur. Daha az parça ve çoğu durumda daha yüksek verim anlamına gelir. Tek anahtarlı buck boost devresinde hem giriş hem çıkış akımı darbeli akar. Bu da her iki tarafta daha fazla süzme ister. Dört anahtarlı yapıda parça sayısı ve kontrol karmaşıklığı artar.
Buck boost converter devresi ile buck devresi arasındaki görsel fark da belirgin. Dört anahtarlı yapının dc dc buck boost converter circuit diagram çizimlerinde iki yarım köprü tek bir bobinin iki ucuna bağlanır. Giriş çıkıştan yüksekken yalnız sol kol anahtarlanır ve devre buck gibi çalışır. Giriş düşükken yalnız sağ kol çalışır ve devre boost gibi davranır. İki gerilim birbirine yaklaştığında iki kol birlikte anahtarlanır. Tasarımın en hassas bölgesi bu geçiş aralığı.
Buck Converter Çeşitleri
Buck dönüştürücüler birkaç farklı eksende sınıflandırılır. İlk ayrım giriş türü: şebekeden beslenen AC/DC modeller ve aküden ya da adaptörden beslenen DC-DC modeller. İkinci ayrım alt taraftaki parçanın tipi. Diyotlu modellere asenkron, diyotun yerine ikinci bir MOSFET kullananlara senkron buck denir. Faz sayısı, kontrol yöntemi ve çıkışın sabit ya da ayarlı olması da birer ölçüt.
Senkron yapıda iki MOSFET üst üste dizilir ve bir yarım köprü oluşturur. Half bridge buck converter adı senkron buck için de kullanılır. Kazancı, diyotun üzerinde düşen 0,5 V dolayındaki gerilimin yerine çok daha küçük bir direnç kaybının gelmesi. Texas Instruments'ın karşılaştırmasında 12 V'tan 1,5 V'a inen bir devrede senkron model tam yükte daha verimli çıktı. Çıkış 2,5 V'a yükseldiğinde iki modelin verimi neredeyse eşitlendi. Aynı not, senkron yapının her zaman daha verimli olmadığını açıkça vurgular. Düşük çıkış geriliminde diyot daha uzun süre iletimde kaldığı için senkron yapının kazancı orada büyür.
Kontrol tarafında analog ve dijital çözümler var. Digital buck converter, çıkış gerilimini ölçen ve anahtarlama oranını belirleyen döngüyü bir mikrodenetleyici ya da sinyal işlemci içinde yazılımla kurar. Ayarlar kod üzerinden değiştirilir ve aynı donanım farklı akü kimyalarına uyarlanabilir. Şarj kontrol cihazları ve sunucu güç kaynakları bu yaklaşımın kullanıldığı alanlara örnek.
AC/DC Buck Converter
Buck devresi doğru akımla çalışır. AC buck converter ya da ac to dc buck converter denilen ürünlerde şebeke gerilimi önce doğrultulur. 230 V'luk şebeke doğrultulup süzüldüğünde tepe değeri olan yaklaşık 325 V'luk bir doğru gerilim oluşur. Bu yüksek gerilimi 5 V ya da 12 V'a indiren katman yine bir buck dönüştürücü.
Bu iş için yüksek gerilime dayanıklı özel entegreler üretilir. Texas Instruments'ın UCC28881 modeli içinde 700 V'luk bir MOSFET taşır ve 225 mA'e kadar çıkış verir. Üretici bu entegreyi elektrik sayaçları, ev otomasyonu, beyaz eşya ve LED sürücüler için önerir. Bu tür devreler küçük ve ucuz ama yalıtımsız. Çıkış, şebekeden galvanik olarak ayrılmaz.
Bu yüzden yalıtımsız AC/DC buck devreleri kapalı bir cihaz gövdesinin içinde kalan kartları besler. Beyaz eşya kontrol kartları ve elektrik sayaçlarının iç devreleri bu gruba girer. Kullanıcının dokunduğu USB şarj cihazları gibi ürünlerde ise trafolu ve yalıtımlı topolojiler kullanılır. Hazır bir AC/DC modül alınırken veri sayfasında yalıtım bilgisi aranır. Şebeke tarafındaki her bağlantı yetkili bir elektrikçiye bırakılır.
DC-DC Buck Converter

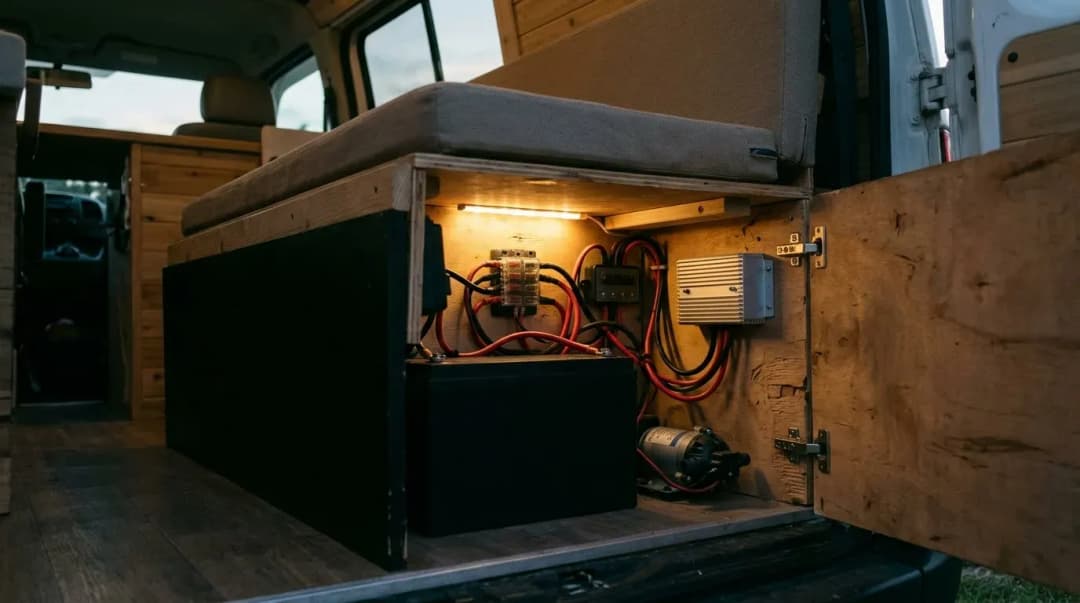

DC-DC buck converter nedir? Bir doğru akım kaynağını daha düşük bir doğru akım gerilimine çeviren en yaygın buck tipi. Araçta 12 V ya da 24 V'tan 5 V'luk USB çıkışı üreten adaptör bir dc buck converter. Karavanda 51,2 V'luk LiFePO4 akünün 12 V'luk aydınlatmayı ve su pompasını beslemesi de aynı devreyle mümkün olur.
Hobi elektroniğinde en tanıdık örnek LM2596 entegreli hazır kartlar. Bir dc dc buck module ya da buck converter module olarak satılan bu kartlarda çıkış küçük bir ayar potuyla değiştirilir. Ayarlı buck dönüştürücü adı da buradan gelir. onsemi veri sayfasına göre LM2596 150 kHz'te anahtarlanır, 4,5 V ile 40 V arası girişte çalışır ve 3 A çıkış verir. Ayarlı modelde çıkış Vçıkış = 1,23 × (1 + R2 / R1) bağıntısıyla belirlenir. Aynı belgede 12 V'tan 5 V'a 3 A'de tipik verim yüzde 73. EEVblog forumundaki yük testlerinde bir kullanıcı, 30 V girişten 12 V çıkışta 2,5 A çeken kartının bir dakika dolmadan bozulduğunu aktarır. Arızanın kaynağı sonradan karttaki diyot çıktı. Satıcıların bir kısmı da sürekli kullanım için 2 A, ek soğutucuyla kısa süre için 3 A sınırı verir.
Daha zorlu uygulamalar için ayrı sınıflar var. High voltage buck converter entegreleri yüzlerce volta uzanan girişlerle çalışır. Texas Instruments'ın LM5017 modeli 100 V sınıfında, 600 mA çıkışlı ve senkron yapıda. 48 V akü sistemleri için uygun bir aralık. High power buck converter tasarımlarında ise birden fazla güç katı paralel çalışır. Akım paylaşmalı DC buck dönüştürücü olarak da bilinen bu çok fazlı yapıda her faz zaman içinde kaydırılarak anahtarlanır. Texas Instruments'ın örneğinde 20 A'lik altı faz 12 V'tan 1 V'a 120 A verir ve fazlar arasında 60° bulunur. Girişteki etkin dalgalanma akımı 37,2 A'den 10,38 A'e iner. Ölçülen verim yüzde 88,7.
Buck Converter Çalışma Prensibi

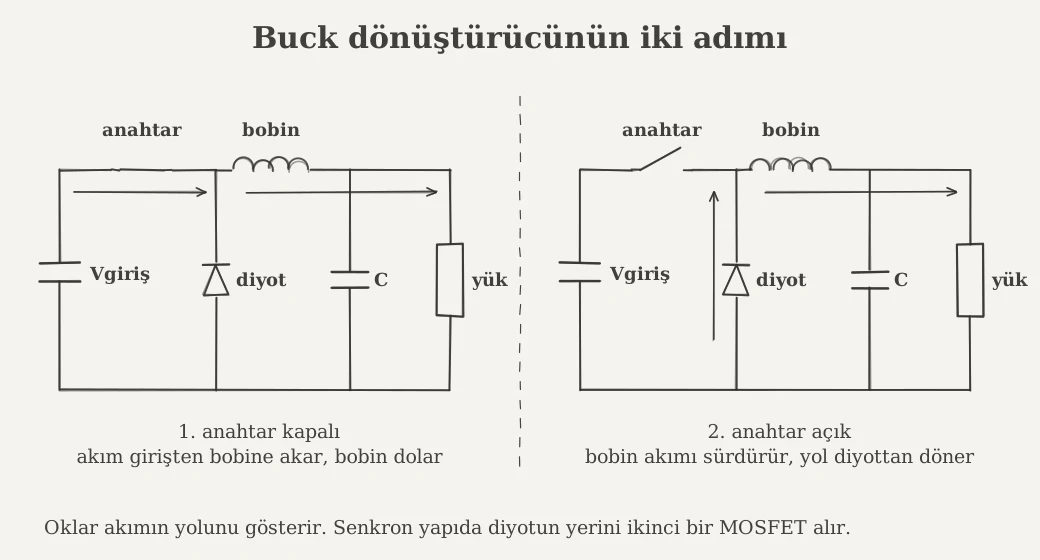

Buck converter çalışma prensibi iki adımlı bir döngüye dayanır. Birinci adımda anahtar kapanır. Akım girişten bobine, oradan yüke akar. Bobin bu sırada manyetik alanında enerji depolar ve akım yavaş yavaş artar. İkinci adımda anahtar açılır ve giriş devreden ayrılır. Bobin depoladığı enerjiyle akımı aynı yönde sürdürür. Akım bu kez diyot ya da alt taraftaki MOSFET üzerinden döner ve yavaş yavaş azalır.
Çıkış gerilimini belirleyen şey anahtarın açık kalma oranı. Bu orana görev oranı (duty cycle) denir ve D harfiyle gösterilir. Anahtar zamanın yarısında açık kalırsa 12 V'luk girişten 6 V'a yakın bir çıkış elde edilir. Kontrol devresi çıkışı sürekli ölçer. Yük arttığında ya da giriş düştüğünde açık kalma süresini ayarlar ve çıkışı sabit tutar. Buck converter working principle olarak anlatılan süreç kısaca bundan ibaret.
Teknik açıdan bağıntı bobinin gerilim dengesinden çıkar. Kararlı çalışmada bobin üzerindeki ortalama gerilim sıfır olmak zorunda. Anahtar kapalıyken bobinde (Vgiriş − Vçıkış), açıkken −Vçıkış bulunur. Bu iki alanın eşitlenmesi Vçıkış = D × Vgiriş sonucunu verir. Colorado Üniversitesi'nden Robert W. Erickson'ın Wiley Elektrik ve Elektronik Mühendisliği Ansiklopedisi'ne yazdığı DC-DC dönüştürücüler maddesinde buck dönüştürücünün dönüşüm oranı M(D) = D olarak verilir. Çıkış akımı bobinin ortalama akımına eşit. Giriş akımı ise darbeli akar ve giriş kondansatörü bu darbeleri karşılar.
Buck Converter Bileşen Devresi
Buck converter devresi beş temel parçadan oluşur: anahtar, diyot ya da ikinci anahtar, bobin, çıkış kondansatörü ve giriş kondansatörü. Bunlara anahtarı süren kontrol entegresi ile çıkışı ölçen bir direnç bölücü eklenir. İngilizce buck converter circuit şemalarında da aynı parçalar aynı sırayla yer alır.
Buck converter topology şöyle kurulur. Anahtar pozitif hatta seri durur. Anahtarın çıkış ucu ile toprak arasına diyot bağlanır. Bu ortak noktaya anahtarlama düğümü denir. Bobin bu düğümden çıkışa seri gider ve çıkış kondansatörü yüke paralel bağlanır. Buck converter MOSFET seçiminde çoğunlukla N kanallı bir eleman kullanılır. Bu elemanın kaynağı anahtarlama düğümüne oturduğu için kapısının girişin üstüne çıkması gerekir. Entegreler bu gerilimi küçük bir bootstrap kondansatörüyle üretir.
Geri besleme bölücüsü iki dirençten oluşur. Çıkış R1 ve R2 üzerinden bölünür ve entegrenin FB ucuna verilir. Entegre bu noktayı kendi referans gerilimine eşitlemeye çalışır. Texas Instruments'ın notu R1 = R2 × (Vçıkış / VFB − 1) bağıntısını verir. Bölücüden geçen akımın FB ucunun çektiği akımın en az 100 katı olması önerilir. Böylece ölçüm hatası ihmal edilebilir düzeyde kalır. Direnç adları üreticiden üreticiye değişir. LM2596 belgesinde üstteki direncin adı R2.
Buck Converter Bileşenleri Nasıl Seçilir?
Seçim dört veriyle başlar: en düşük ve en yüksek giriş gerilimi, çıkış gerilimi, en yüksek çıkış akımı ve anahtarlama frekansı. Anahtar görevindeki MOSFET'in drain gerilimi en yüksek girişin üzerinde pay bırakacak biçimde seçilir. İletim direnci düşük ve yüksek frekanslarda kapı yükü küçük olan modeller kayıpları azaltır. Asenkron yapıda diyot için Schottky tipi önerilir. Diyotun ortalama akımı Içıkış × (1 − D) bağıntısıyla bulunur.
Bobin, tasarımın merkezindeki parça. Texas Instruments ve Richtek notları bobin akımındaki dalgalanmanın çıkış akımının yüzde 20 ile yüzde 40'ı arasında tutulmasını önerir. Bobinin doyma akımı tepe akımın üzerinde olmalı. Tepe akım, çıkış akımına dalgalanmanın yarısının eklenmesiyle bulunur. Sargı direnci düşük bobinler daha az ısınır. Endüktans toleransı genellikle artı eksi yüzde 20 olduğu için hesapta bu pay da dikkate alınır.
Kondansatörler çıkışın temizliğini belirler. Çıkıştaki gerilim dalgalanması çoğu tasarımda çıkış geriliminin yüzde 1 ile yüzde 2'sinin altında tutulur. Seramik kondansatörlerde dalgalanmayı kapasite, elektrolitik ve tantal tiplerde ise iç direnç (ESR) belirler. Giriş tarafında X5R ya da daha iyi dielektrikli seramik kondansatörler önerilir. Bu parçanın taşıdığı etkin akım Içıkış × √(D × (1 − D)) bağıntısıyla hesaplanır ve D = 0,5'te en yüksek değerine ulaşır. Buck converter tasarımı ya da Türkçe adıyla buck dönüştürücü tasarımı sırasında bu adımlar üreticilerin buck converter design guide belgelerinde sırasıyla anlatılır.
Buck Converter Formülleri
Temel buck converter formülleri görev oranıyla başlar. İdeal devrede D = Vçıkış / Vgiriş. Kayıplar hesaba katıldığında Texas Instruments'ın notu D = Vçıkış / (Vgiriş × η) bağıntısını kullanır. Burada η verimi gösterir. Hesapta en kötü durum için en yüksek giriş gerilimi esas alınır.
Bobin dalgalanması ΔIL = (Vgiriş − Vçıkış) × D / (fs × L) bağıntısıyla bulunur. fs anahtarlama frekansı, L bobin değeri. İstenen dalgalanmadan bobin değerine geçmek için L = Vçıkış × (Vgiriş − Vçıkış) / (ΔIL × fs × Vgiriş) kullanılır. Tepe akım Içıkış + ΔIL / 2 bağıntısıyla hesaplanır. Çıkış kondansatörünün en küçük değeri Cçıkış = ΔIL / (8 × fs × ΔVçıkış) bağıntısından çıkar. Giriş kondansatörünün etkin akımı ise Içıkış × √(D × (1 − D)).
Somut bir örnek tabloyu netleştirir. 12 V'luk girişten 5 V ve 3 A çıkış, 500 kHz anahtarlama frekansıyla isteniyor. İdeal görev oranı 0,417, yüzde 90 verimle 0,463. Dalgalanma çıkış akımının yüzde 30'u yani 0,9 A seçilirse bobin değeri 6,48 µH çıkar. Standart değer olan 6,8 µH ile dalgalanma 0,86 A'e, tepe akım 3,43 A'e iner. Çıkışta 20 mV dalgalanma için en az 10,7 µF gerekir. Pratikte 22 µF'lık bir seramik kondansatör kullanılır. Giriş kondansatörünün taşıyacağı etkin akım yaklaşık 1,48 A.
Buck Converter Modları

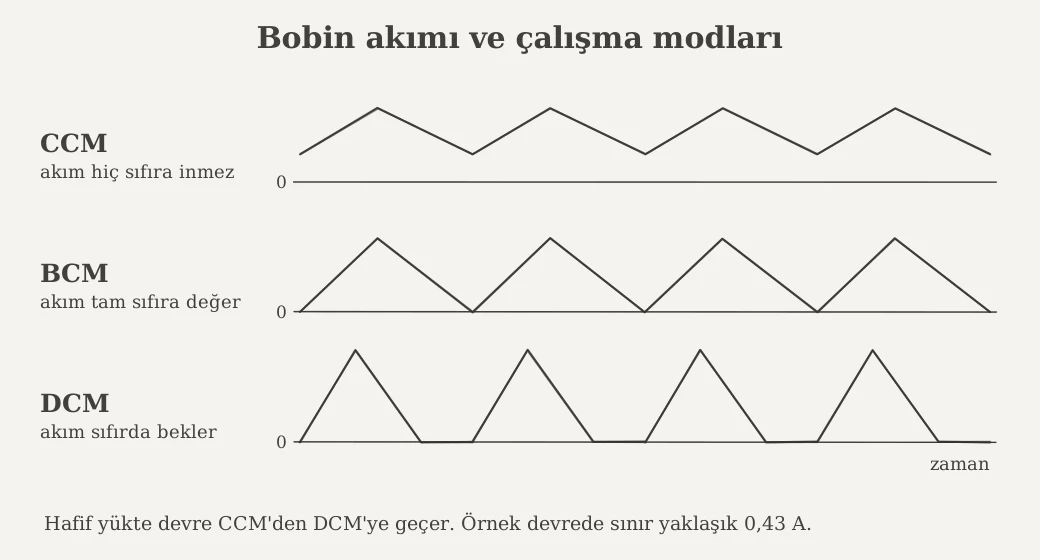

Buck dönüştürücü bobin akımına göre üç modda çalışır. Sürekli iletim modunda (CCM) bobin akımı periyot boyunca hiç sıfıra inmez. Kesikli iletim modunda (DCM) akım periyodun bir bölümünde sıfıra düşer ve bir sonraki darbeye kadar orada bekler. Sınır modunda (BCM) akım tam sıfıra değdiği anda yeni periyot başlar. Örnekteki devre diyotlu ya da diyot benzetimli çalışıyorsa çıkış akımı 0,43 A'in altına indiğinde kesikli moda geçer. Bu modda çıkış artık yalnız görev oranına değil yüke de bağlı hâle gelir.
Hafif yükte verim ayrı bir başlık. Senkron bir devre her koşulda sürekli modda kalmaya zorlanırsa akım ters yöne döner ve boşuna kayıp üretir. Bunu önlemek için entegreler alt MOSFET'i akım sıfıra indiğinde kapatır. Bu davranışa diyot benzetimi denir. Daha da hafif yükte darbe frekans modülasyonu (PFM) ya da darbe atlama devreye girer. Microchip'in MCP16311 entegresi bu modda çıkışı bir eşiğe kadar doldurur ve 44 µA çekerek uyku moduna geçer. Kazancın bedeli çıkıştaki dalgalanmanın büyümesi ve frekansın sabit kalmaması.
Kontrol yöntemi de bir mod ayrımı yaratır. Gerilim modunda yalnız çıkış gerilimi ölçülür. Tepe akım modunda bobin akımı da her periyotta izlenir ve anahtar akım belirli bir eşiğe ulaştığında kapanır. Sabit açık kalma süreli (COT) yapılarda ise açık kalma süresi sabit tutulur ve frekans yükle birlikte değişebilir. Buck converter feedback loop design aşamasında döngünün kararlılığı ayarlanır. Texas Instruments'ın kompanzasyon notu kesim frekansını anahtarlama frekansının beşte biri ile onda biri arasında tutmayı önerir. Aynı not 60° dolayında faz payı hedefler ve 45°'yi pratik alt sınır olarak gösterir.
Güneş Paneliyle Akü Şarjında Buck Dönüştürücü Nasıl Kullanılır?

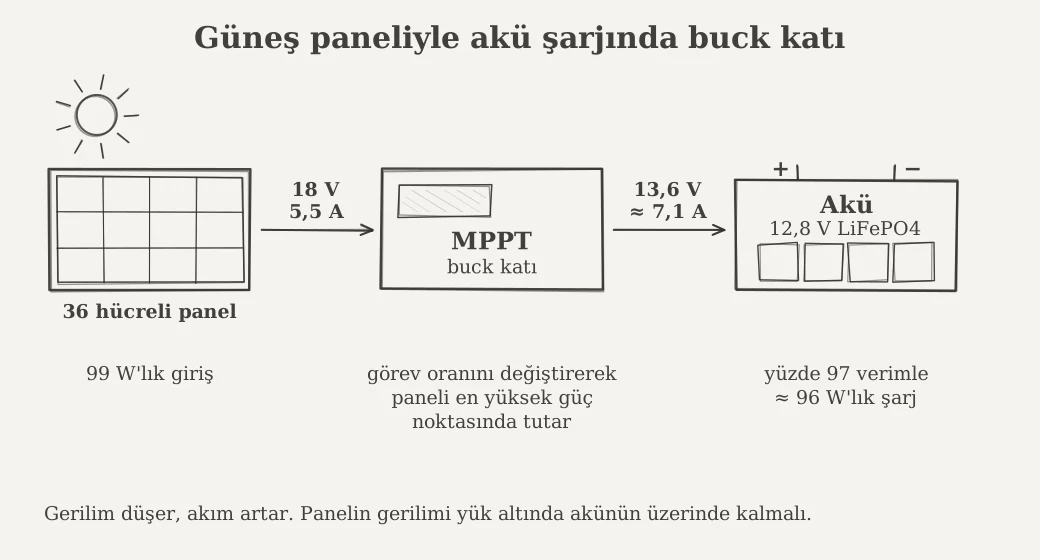

Güneş enerjisi sistemlerindeki MPPT şarj kontrol cihazlarının büyük kısmı özünde bir buck dönüştürücü. Panel en yüksek gücünü akü geriliminden belirgin biçimde yüksek bir gerilimde verir. Dönüştürücü bu gerilimi akünün istediği seviyeye indirir ve aradaki farkı akıma çevirir. 18 V ve 5,5 A'de çalışan 99 W'lık bir panel, yüzde 97 verim varsayımıyla 13,6 V'luk bir aküye yaklaşık 7,1 A aktarır.
PWM tipi kontrol cihazları bunu yapamaz. Bu cihazlar paneli doğrudan aküye bağlayan basit bir anahtar gibi çalışır. Panel dolayısıyla 18 V yerine akü gerilimine yakın 14 V ile 15 V arasında çalışmak zorunda kalır. MPPT cihazındaki buck dönüştürücü ise görev oranını sürekli değiştirerek paneli en yüksek güç noktasında tutar. Malezya'daki UCSI Üniversitesi'nden Tan ve arkadaşlarının 2020 tarihli çalışmasında buck topolojili, değiştir ve gözle algoritmalı bir model incelendi. Model en yüksek güç noktasını yüzde 99,9 izleme verimiyle yakaladı ve ortalama yüzde 98,3 denetleyici verimine ulaştı.
Aynı buck katı şarj aşamalarını da yönetir. Hızlı şarjda akımı panelin verebildiği en yüksek değerde tutar. Akü dolum gerilimine yaklaştığında gerilimi sabitler ve akımı kendiliğinden azaltır. Kontrol cihazlarının adındaki rakam çiftleri bu iki tarafı anlatır. Victron'un kılavuzuna göre 100/30 adlı bir model en fazla 100 V panel gerilimi kabul eder ve aküyü en fazla 30 A ile şarj eder.
Panel Gerilimi Buck Dönüştürücü İçin Yeterli mi?
Buck dönüştürücü gerilimi yalnız düşürebildiği için panel yük altında akünün şarj geriliminin üzerinde kalmalı. 12,8 V'luk bir LiFePO4 akü dört seri hücreden oluşur ve tam dolu hâlde 14,6 V'a çıkar. 36 hücreli, 12 V sınıfı bir panelin çalışma gerilimi yaklaşık 18 V, açık devre gerilimi 21,6 V civarında. Pay dar olsa da bu panel 12 V'luk akü için yeterli. Victron kullanıcı forumunda moderatörler, cihazların şarja panel gerilimi akünün yaklaşık 5 V üzerine çıktığında başladığını aktarır. Forum kullanıcılarına göre başladıktan sonra şarj, fark yaklaşık 1 V'a inene kadar sürer.
Sıcak havada panel gerilimi düşer. 60 hücreli bir panel 30 V civarında çalışır ama sıcak bir yaz gününde 24 V'a kadar inebilir. 25,6 V'luk bir LiFePO4 akünün tam dolum gerilimi 29,2 V. Bu yüzden 24 V sınıfı bir sistemde tek bir 36 hücreli panel şarj başlatamaz. Tek bir 60 hücreli panel de sıcak günlerde dolumun sonuna yaklaşırken yetersiz kalır. Paneller seri bağlanarak gerilim yükseltilir.

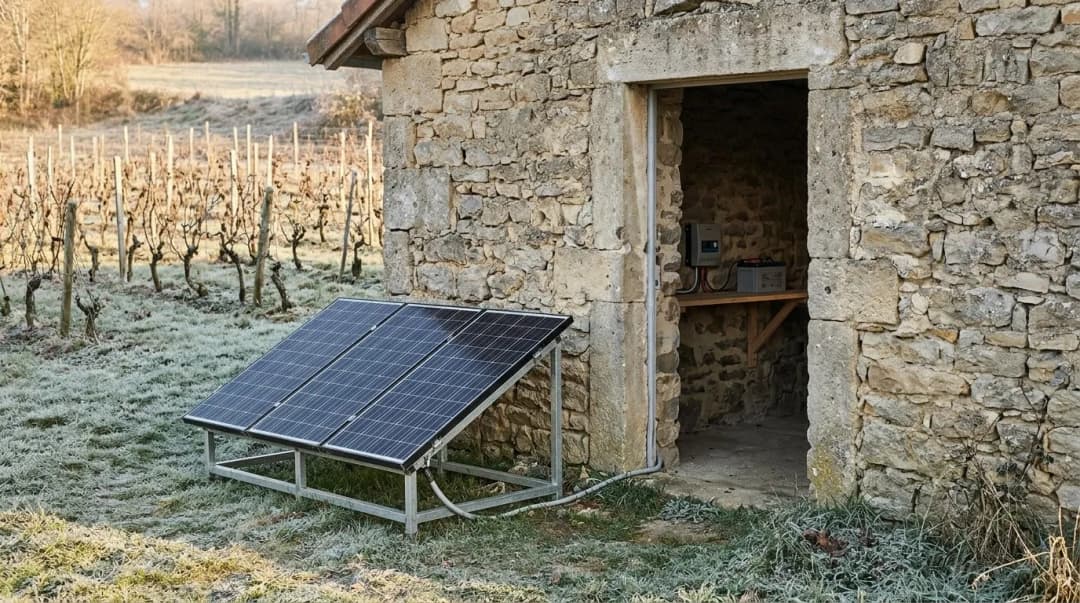

Üst sınır da önemli. Panelin açık devre gerilimi soğukta yükselir. Kristal silisyum paneller için bu katsayı derece başına yüzde −0,27 ile yüzde −0,32 arasında. 51,2 V'luk bir akünün dolum gerilimi 58,4 V. Bunu şarj etmek için seri bağlanan üç adet 60 hücreli panelin açık devre gerilimi 25 °C'de yaklaşık 114 V, −10 °C'de 126 V dolayında olur. Bu dizi 100 V sınıfı bir cihazın sınırını aşar ve 150 V sınıfı bir model gerektirir. Panel gerilimi hiçbir dizilimle akünün üzerine çıkarılamıyorsa buck boost yapılı bir şarj cihazı gerekir. Hesaplar cihaz kılavuzundaki sınırlarla karşılaştırılır. Emin olunamayan kurulumlar yetkili bir elektrikçiye bırakılır.
