İnverter Bağlantısı Nasıl Yapılır? İnverter Nasıl Kurulur?

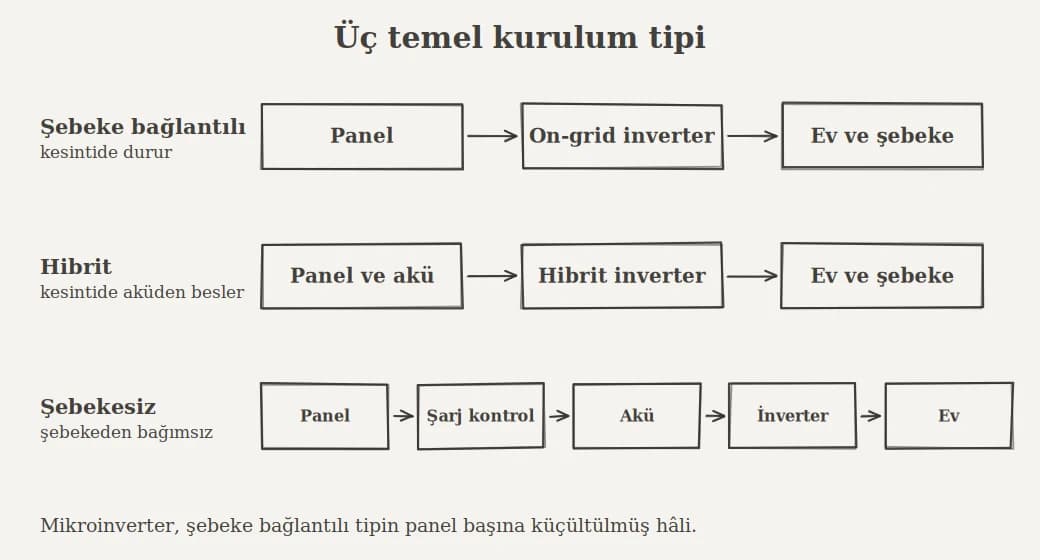

Doğru kurulum inverterin türüne göre değişir. Şebekesiz inverter aküden beslenir ve şebekeden bağımsız çalışır.

İnverter nasıl bağlanır? Akülü sistemlerde temel sıra aynı: önce akü, ardından güneş paneli, en son şebeke ve yükler. Bağlantılar yapılırken inverter kapalı, bütün sigortalar ve kesiciler devre dışı durur. Kablo kesiti, sigorta değeri ve kutup yönü bağlantının güvenliğini belirleyen üç temel unsur.

Doğru kurulum inverterin türüne göre değişir. Şebekesiz inverter aküden beslenir ve şebekeden bağımsız çalışır. Şebeke bağlantılı inverter panel üretimini doğrudan şebekeye aktarır. Hibrit sistemde ise inverter güneş paneli, akü ve şebekeyi tek noktada yönetir. Uygulama üzerinden izlenebilen ve uzaktan ayarlanabilen modeller akıllı inverter olarak anılır.

Akıllı İnverter Nasıl Kurulur?

Akıllı inverter kurulumu, klasik bir inverterin kurulumuna birkaç adım ekler. Cihaz Wi-Fi, Bluetooth ya da ayrı bir iletişim modülüyle ağa bağlanır ve üreticinin uygulamasına kaydedilir. Bu sayede üretim, tüketim, akü doluluğu ve hata kayıtları telefondan izlenir.

Akıllı inverter bağlantısı fiziksel olarak diğer inverterlerle aynı kurallara uyar. Akü, panel ve şebeke kabloları uygun kesit ve sigortayla bağlanır. Fark, lityum akünün BMS'siyle kurulan iletişim hattında ve çalışma modlarının yazılım üzerinden seçilmesinde.

Kurulum genel olarak altı adımda ilerler: yer seçimi ve montaj, akü bağlantısı, panel bağlantısı, şebeke ve yük bağlantısı, ayarlar ve test. Her adım bir öncekinin doğru tamamlanmasına dayanır.

İnverter Nasıl Çalışır?

İnverter, doğru akımı (DC) alternatif akıma (AC) çeviren bir güç elektroniği cihazı. Bir inverter devresi temel olarak dört bölümden oluşur: DC girişi, anahtarlama katı, filtre ve kontrol ünitesi. Anahtarlama katındaki MOSFET ya da IGBT transistörler saniyede binlerce kez açılıp kapanır. Filtre bu darbeleri 50 Hz'lik sinüs dalgasına dönüştürür.

12 V 220 V inverter devresi olarak bilinen yapıda düşük akü gerilimi bir transformatör ya da yüksek frekanslı bir DC-DC dönüştürücüyle yükseltilir. Türkiye'de şebekenin nominal gerilimi bugün 230 V. Evde kurulan bu tür devreler yüksek akım ve ölümcül gerilim taşıdığından güvenlik sertifikası bulunan hazır cihazlar tercih edilir.

Çıkış dalgasının biçimi cihaz uyumunu belirler. Tam sinüs inverter tavsiyesi arayanlar için temel ölçütler yüzde 3'ün altında harmonik bozulma (THD), gerçek sürekli güç değeri, yüksek verim, düşük boşta tüketim ve eksiksiz korumalar. UPS'i inverter olarak kullanma fikri kısa süreli yedek için işe yarayabilir ama çoğu UPS uzun süreli çalışmaya ve büyük harici akülere göre tasarlanmaz. Bazı modeller akü modunda basamaklı dalga üretir.

İnverter Bağlantı Şeması

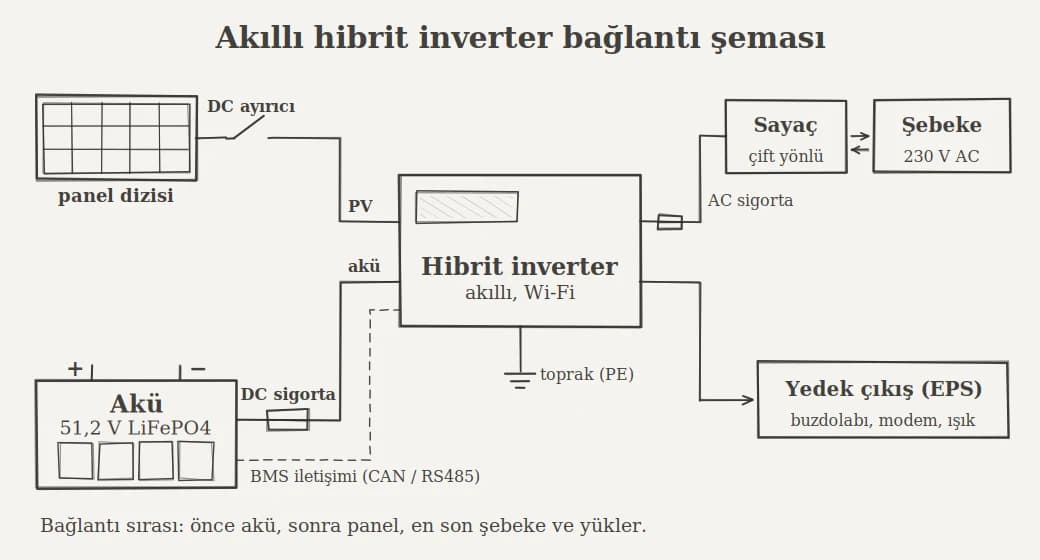

Akıllı inverter bağlantı şeması, hibrit bir kurulumda dört ana hattı gösterir: panel girişi, akü girişi, şebeke girişi ve yedek yük çıkışı. Panel dizisi DC ayırıcı üzerinden inverterin PV girişine bağlanır. Akü, sigorta ya da DC kesici üzerinden akü girişine gelir ve iletişim kablosuyla inverterin BMS portuna bağlanır.

Şebeke hattı çift yönlü sayaç ve AC sigorta üzerinden inverterin şebeke girişine bağlanır. Yedek yük çıkışı (EPS ya da backup) ise kesintide beslenmesi gereken buzdolabı, modem ve aydınlatma gibi kritik yüklere ayrılır. İnverter gövdesi ve bütün metal parçalar ortak toprak hattına bağlanır.

Şebekesiz kurgularda şebeke hattının yerini jeneratör girişi alır ya da bu hat hiç bulunmaz. Şebeke bağlantılı kurgularda ise akü hattı yer almaz. Bu farklar dışında üç şemada da bağlantı mantığı aynı kalır.

İnverter Güvenliğinin Sağlanması

Bir inverter aynı anda iki tehlikeli enerji kaynağını taşır: aküden gelen yüksek akım ve çıkıştaki 230 V alternatif gerilim. Güneş paneli tarafında seri bağlı dizilerde gerilim birkaç yüz volta çıkabilir ve panel gün ışığı altında her zaman gerilim üretir. Bu yüzden bağlantı sırasında paneller DC ayırıcıyla devre dışı bırakılır ya da örtülür.

Çalışma öncesinde bütün sigortalar ve kesiciler devre dışı bırakılır. Devre dışı bırakılan sigortaların başına uyarı etiketi asılır ve pano kilitlenir. İnverterin kondansatörleri cihaz kapatıldıktan sonra da bir süre gerilim tutabildiğinden kapak açılmadan önce üreticinin belirttiği bekleme süresine uyulur.

Şebekeye bağlanan ve 230 V tesisata dokunan her işlem yetkili bir elektrikçinin sorumluluğunda yapılır. Kaçak akım rölesi, aşırı gerilim koruması (parafudr) ve doğru topraklama güvenliğin tamamlayıcı parçaları.

İnverterin Topraklama Bağlantısı Nasıl Yapılır?

İnverter topraklama bağlantısı, cihaz gövdesindeki toprak (PE) terminalinin binanın toprak hattına ya da ayrı bir topraklama elektroduna bağlanmasıyla yapılır. Panel çerçeveleri ve montaj konstrüksiyonu da aynı hatta bağlanır. Toprak iletkeni sarı-yeşil renkte ve üreticinin belirttiği kesitte seçilir.

Şebekesiz sistemlerde kaçak akım rölesinin çalışabilmesi için inverter çıkışında nötr ile toprak tek bir noktada birbirine bağlanır. Bazı inverterler bu bağlantıyı şebeke yokken dahili bir röleyle otomatik kurar. Aynı sistemde ikinci bir nötr-toprak bağlantısı yapılması akımın bir kısmını toprak hattından geçirir ve kaçak akım rölesini attırır.

Karavan ve teknelerde toprak hattı araç şasisine bağlanır. Toprak direncinin ölçümü ve tesisatın yönetmeliğe uygunluğu yetkili bir elektrikçi tarafından kontrol edilir.

İnverter Kurulumundan Önce Yapılması Gerekenler

Kurulumdan önce tüketim ve üretim hesabı yapılır. Cihazların güç değerleri ve günlük çalışma süreleri listelenir. İnverterin sürekli ve tepe gücü bu listeye göre belirlenir. Akünün kapasitesi ve gerilimi inverterin giriş aralığıyla eşleştirilir.

Malzeme listesi montajdan önce tamamlanır: inverter, akü, uygun kesitte kablolar, kablo pabuçları, sigortalar, DC ve AC kesiciler, kaçak akım rölesi, topraklama malzemesi ve ölçü aleti. İnverterin kurulum kılavuzu okunur ve kablo kesiti, sigorta değeri ve sıkma torku gibi değerler not edilir.

Şebeke bağlantılı sistemlerde Türkiye'de kurulumdan önce bölgedeki elektrik dağıtım şirketine başvuru yapılır. Çağrı mektubu, proje onayı, kabul ve çift yönlü sayaç montajı bu sürecin adımları. Kurulu güç, abonenin sözleşme gücünü aşmaz.

Koruyucu Ekipmanlar ve İş Güvenliği Kıyafeti

Kurulumdan önce kişisel koruyucu donanım hazırlanır. Temel set elektrik yalıtımlı eldiven, koruyucu gözlük, yalıtımlı el aletleri ve elektriğe karşı yalıtımlı iş ayakkabısından oluşur. Yalıtımlı eldivenler EN 60903 standardına göre sınıflandırılır. 00 sınıfı eldiven 500 V AC ve 750 V DC'ye, 0 sınıfı eldiven 1 kV AC ve 1,5 kV DC'ye kadar koruma sağlar. Yalıtımlı tornavida, pense ve anahtarlarda IEC 60900 standardını gösteren çift üçgen sembolü aranır.

İş kıyafeti uzun kollu, pamuklu ya da alev geciktirici kumaştan seçilir. Sentetik kumaşlar olası bir ark anında erir ve deriye yapışır. Yüksek akımlı akü bağlantılarında ark koruyucu kıyafet ve yüz siperi riski azaltır. Koruyucu gözlük hem ark kıvılcımına hem kurşun asitli akülerdeki asit sıçramasına karşı gözü korur. Yüzük, saat, kolye ve metal tokalar çalışma başlamadan çıkarılır.

Çatıda panel montajı yüksekte çalışma sayılır. Paraşüt tipi emniyet kemeri, baret ve kaymaz tabanlı ayakkabı bu işin temel donanımı. Ölçümler panel dizisinin gerilimine uygun, CAT III ya da CAT IV sınıfında bir multimetreyle yapılır. Çalışma alanında elektrik yangınlarına uygun bir yangın söndürücü bulundurulur ve iş mümkünse iki kişiyle yürütülür. Kurulumu meslek olarak yapan firmalarda kişisel koruyucu donanım kullanımı 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında zorunlu.

İnverter Kurulum Alanının Seçilmesi

İnverter serin, kuru ve iyi havalanan bir yere yerleştirilir. Doğrudan güneş ışığı alan duvarlar, kapalı dolaplar ve nemli bodrumlar cihazın ısınmasına ve korozyona yol açar. Isı arttıkça inverter gücünü düşürür ve ömrü kısalır.

Cihazın çevresinde üreticinin belirttiği boşluk bırakılır. Genellikle üstte ve altta 20 ile 50 cm, yanlarda daha dar bir açıklık istenir. Akü ile inverter arasındaki mesafe kısa tutulur çünkü yüksek akımlı DC kablosu uzadıkça kayıp artar.

Alan çocukların ve evcil hayvanların erişemeyeceği, yanıcı malzemelerden uzak bir nokta olmalı. Dış mekânda kullanılacak modellerde IP65 ve üzeri koruma sınıfı aranır.

İnverter Nasıl Monte Edilir?

İnverter montajı, cihazın ağırlığını taşıyabilecek bir duvara ya da panoya yapılır. Beton ya da tuğla duvarda dübel ve cıvata, alçıpan duvarda ise taşıyıcı bir profil ya da arka plaka kullanılır. Cihaz çoğu üreticinin istediği gibi dikey konumda, kablo girişleri aşağı bakacak şekilde asılır.

Montaj braketi önce duvara sabitlenir ve su terazisiyle kontrol edilir. İnverter brakete oturtulur ve emniyet vidasıyla kilitlenir. Kablo kanalları ve kablo girişleri bağlantı öncesinde yerleştirilir.

Montaj yüzeyi yanıcı olmayan bir malzemeden seçilir. Ahşap duvarlarda inverterin arkasına yanmaz bir plaka konur.

İnverter Bağlantısında Dikkat Edilmesi Gerekenler

Bağlantıya geçmeden önce dört konu kontrol edilir: gerilim uyumu, bağlantı sırası ve kablo kesiti, kutup yönü ve sigorta değerleri. Bu kontrollerden birinin atlanması inverterde, aküde ya da kablolarda kalıcı hasara yol açabilir.

Hataların çoğu ilk bağlantı anında ortaya çıkar. Ters kutup, yanlış gerilim ve eksik sigorta, cihaz ilk kez açıldığında hasar verir. Bu yüzden bağlantılar tamamlandıktan sonra enerji verilmeden önce ölçü aletiyle kontrol yapılır.

Voltaj Uyumu

İnverterin DC giriş gerilimi akü gerilimiyle aynı olmalı. 12 V bir inverter 12,8 V LiFePO4 akünün, 24 V bir inverter 25,6 V akünün, 48 V bir inverter 51,2 V akünün gerilim aralığında çalışır. 12 V bir inverterin 24 V aküye bağlanması giriş katını anında yakabilir.

Güneş paneli tarafında dizi gerilimi inverterin ya da şarj kontrol cihazının PV giriş sınırını aşmamalı. Panellerin açık devre gerilimi soğukta yükseldiğinden hesap en düşük ortam sıcaklığına göre yapılır. Çıkış tarafında ise inverter Türkiye şebekesine uygun 230 V ve 50 Hz'e ayarlı olmalı.

Bağlantı Sırası ve Kablo Kalınlığı

Akülü sistemlerde bağlantı sırası akü, güneş paneli, şebeke ve yükler şeklinde ilerler. Pek çok şarj kontrol cihazı ve hibrit inverter sistem gerilimini aküden algılar. Panel aküden önce bağlanırsa cihaz yanlış ayarlanabilir ya da zarar görebilir. Söküm sırasında sıra tersine döner.

Kablo kesiti akıma ve hat uzunluğuna göre seçilir. İnverter akü bağlantı kablosu en yüksek akımı taşıyan hat olduğundan en kalın kablo burada kullanılır. Örneğin 12 V 2 kW'lık bir inverter 185 A civarında akım çeker ve kısa bir hatta 50 ile 70 mm² kablo ister. Aynı güçte 24 V sistemde 25 mm² yeterli olur.

Kablolar çok telli ve esnek bakırdan seçilir. Uçlar uygun kalıplı sıkma pensesiyle pabuçlanır ve ısıyla daralan makaronla kapatılır. Terminal cıvataları üreticinin belirttiği torkla sıkılır. Gevşek bir bağlantı ısınır ve yangın riskini artırır.

Artı ve Eksi Kutupların Bağlantısı

Kırmızı kablo artı (+), siyah kablo eksi (−) kutbu gösterir. Sigorta ya da kesici artı hat üzerinde yer alır. Bağlantı sırasında önce artı, ardından eksi kablo bağlanır.

Ters kutup bağlantısı inverterin giriş kondansatörlerini ve anahtarlama transistörlerini kısa sürede yakabilir. Bazı modellerde ters kutup koruması bulunur ama bu koruma çoğu zaman bir sigortanın atmasıyla sınırlı kalır. Enerji verilmeden önce kutuplar ölçü aletiyle doğrulanır.

Bağlantı anında görülen küçük bir kıvılcım, inverterin giriş kondansatörlerinin dolmasından kaynaklanır. Bazı üreticiler bu ani akımı sınırlamak için ön şarj direnci ya da ön şarj düğmesi önerir. Büyük bir kıvılcım ise ters kutup ya da kısa devre belirtisi olabilir.

Uygun Sigorta Kullanımı

Sigorta kabloyu korur ve değeri kablonun akım taşıma kapasitesini aşmaz. Genel uygulamada sigorta, hattın sürekli akımının yaklaşık 1,25 katı seçilir. Akü ile inverter arasındaki ana sigorta akünün artı kutbuna olabildiğince yakın takılır.

Lityum akülerde kısa devre akımı çok yüksek olduğundan T sınıfı gibi kesme kapasitesi yüksek sigortalar tercih edilir. Güneş paneli hattında doğru akıma uygun sigorta ve kesici kullanılır. Alternatif akım için üretilmiş otomatik sigortalar DC arkını söndüremeyebilir. AC çıkışta ise otomatik sigorta ve kaçak akım rölesi bulunur.

İnverter ile Akü Nasıl Bağlanır?

İnverter akü bağlantısı sistemin ilk ve en yüksek akımlı bağlantısı. İnverter kapalıyken ve akü hattındaki sigorta ya da kesici devre dışıyken kablolar önce inverter terminallerine, ardından akü kutuplarına bağlanır. Son adımda sigorta takılarak ya da kesici devreye alınarak devre tamamlanır.

İnverter kaç saat çalışır? Süre akünün enerjisine, kullanılabilir oranına, inverterin verimine ve yükün gücüne bağlı. 12,8 V 100 Ah bir LiFePO4 akü yaklaşık 1,28 kWh enerji depolar. Yüzde 90 kullanılabilir oran ve yüzde 90 verimle 300 W'lık bir yük bu aküyle üç buçuk saate yakın çalışır.

İnverter aküye zarar verir mi? Doğru ayarlanmış bir inverter aküye zarar vermez. Zarar, düşük gerilim kesme değerinin çok düşük ayarlanmasından, akü tipine uymayan şarj profilinden ya da BMS'nin sınırını aşan akımdan doğar. Uzun süre kullanılmayan sistemlerde inverterin boşta tüketimi aküyü tamamen boşaltabileceğinden inverter kapatılır ya da akü ayrılır.

Hibrit İnverter ile Akü Bağlantısı Nasıl Yapılır?

Hibrit inverterde akü bağlantısı iki hattan oluşur: güç kabloları ve iletişim kablosu. Güç kabloları sigortalı ya da kesicili bir hatla inverterin akü girişine bağlanır. İletişim kablosu ise lityum akünün BMS'sini inverterin BMS portuna CAN ya da RS485 üzerinden bağlar.

İletişim kurulduğunda inverter akünün doluluk oranını, sıcaklığını ve izin verilen şarj-deşarj akımını doğrudan BMS'den okur. Bunun için inverterin menüsünde akü türü ve iletişim protokolü doğru seçilir. Uyumluluk listesi dışındaki akülerde iletişim kurulamayabilir ve inverter gerilime dayalı daha kaba bir kontrolle çalışır.

Paralel bağlanan birden fazla akü modülünde kablolar eşit uzunlukta tutulur ve ana bağlantı çapraz olarak alınır. Artı uç ilk modülden, eksi uç son modülden çekildiğinde modüller eşit yüklenir.

İnverter ile Güneş Paneli Nasıl Bağlanır?

Güneş paneli inverter bağlantısı, panellerin seri ya da paralel dizilerle inverterin PV girişine ya da ayrı bir şarj kontrol cihazına bağlanmasıyla yapılır. Paneller arasındaki güneş paneli bağlantısı MC4 konnektörlerle kurulur. Dizi kabloları DC ayırıcıdan geçerek invertere ulaşır.

Güneş paneli inverter hesabı dizi gerilimi ve akımıyla başlar. Seri bağlı panellerin soğuk havadaki açık devre gerilimi inverterin en yüksek PV giriş gerilimini aşmaz. Çalışma gerilimi MPPT aralığının içinde kalır. Paralel dizilerin toplam akımı ise MPPT girişinin akım sınırının altında tutulur.

Şebeke bağlantılı sistemlerde panel gücü genellikle inverter gücünün 1,1 ile 1,3 katı seçilir. Panel gün boyu tam gücüne ulaşmadığından bu oran inverteri daha verimli bir aralıkta çalıştırır. Şebekesiz sistemlerde ise panel gücü günlük tüketime ve akü kapasitesine göre belirlenir.

İnverter ile Güneş Paneli Bağlantısı Ne İşe Yarar?

Güneş paneli inverter ne işe yarar? Panel doğru akım üretir ama evdeki cihazların çoğu 230 V alternatif akımla çalışır. İnverter panelin ürettiği enerjiyi bu cihazların kullanabileceği biçime çevirir. Şebeke bağlantılı sistemlerde fazla üretimi şebekeye aktarır.

İnverterin MPPT girişi panelin çalışma noktasını sürekli izleyerek en yüksek gücü çeker. Akülü sistemlerde gündüz üretilen fazla enerji aküye yüklenir ve akşam tüketime döner. Üretim, tüketim ve akü durumu akıllı modellerde uygulama üzerinden izlenir.

Şarj Kontrol Cihazı Bağlantısı

MPPT'si dahili olmayan inverterlerde panel ile akü arasına ayrı bir şarj kontrol cihazı girer. Güneş paneli şarj devresi inverter bağlantısı bu durumda üç ayrı hat olarak kurulur: panel dizisinden şarj kontrol cihazına, şarj kontrol cihazından aküye ya da baraya, akü ya da baradan invertere.

Şarj kontrol cihazında da bağlantı sırası önem taşır. Önce akü bağlanır ve cihazın sistem gerilimini algılaması beklenir. Ardından panel bağlanır. Söküm sırasında önce panel ayrılır, akü en son sökülür.

Şarj kontrol cihazı ile akü arasındaki kablo kısa tutulur ve sigortalanır. Cihazdaki akü tipi ve şarj gerilimleri akü üreticisinin değerlerine göre ayarlanır.

İnverter ile Şebeke Bağlantısı Nasıl Yapılır?

İnverter şebeke bağlantısı, inverterin AC portunun bir otomatik sigorta ve kaçak akım rölesi üzerinden ev panosuna bağlanmasıyla yapılır. Hibrit ve şebeke bağlantılı modellerde bu hat iki yönlü çalışır: şebekeden enerji alır ya da fazla üretimi şebekeye verir. Şebekesiz inverterlerin bir kısmında bulunan AC girişi ise yalnız akü şarjı ve aktarma için kullanılır.

On grid inverter bağlantısında inverter şebekeyle senkronize çalışır ve şebeke kesildiğinde en geç iki saniye içinde üretimi durdurur. Adalanma koruması (anti-islanding) denen bu özellik, arıza onarımı yapan ekiplerin güvenliği için zorunlu. Bu nedenle akü içermeyen şebeke bağlantılı sistemler kesintide çalışmaz.

Şebekeye enerji veren her sistemde çift yönlü sayaç, dağıtım şirketinin onayı ve yetkili firmanın kurulumu gerekir. İnverterin ülke ya da şebeke kodu ayarı Türkiye'ye göre seçilir. Şebeke tarafındaki bağlantı ve kabul işlemleri dağıtım şirketinin kontrolünde tamamlanır.

Mikroinverter bağlantısı şebeke bağlantısı ile aynı şemayı paylaşırlar.

Mikroinverter Nasıl Kurulur?

Mikroinverter, her panelin ya da iki ila dört panelin arkasına takılan küçük bir şebeke bağlantılı inverter. Panelin doğru akımını çatıda alternatif akıma çevirir. Mikroinverterlerin AC çıkışları bir ana kablo üzerinde birleşir ve ev panosuna tek hatla iner.

Kurulumda mikroinverterler panel montaj rayına sabitlenir ve panellerin MC4 kabloları mikroinvertere takılır. AC ana kablosu üreticinin belirttiği en fazla cihaz sayısını aşmayacak şekilde döşenir. İzleme için bir ağ geçidi ya da Wi-Fi modülü eklenir.

Her panelin ayrı çalışması gölgelenen bir panelin diğerlerini etkilemesini önler. Çatıda yüksek DC gerilimi bulunmadığından yangın riski de azalır. GES inverter bağlantısı için geçerli başvuru ve kabul süreci mikroinverter sistemlerde de uygulanır.

Hibrit İnverter Nasıl Kurulur?

Hibrit inverter, güneş panelini, aküyü ve şebekeyi tek cihazda birleştirir. Kurulum sırası akü, panel, şebeke ve yedek yük çıkışı şeklinde ilerler. Akü ile BMS iletişimi kurulduktan sonra panel dizisi PV girişine, şebeke AC girişine, kritik yükler de yedek çıkışa bağlanır.

Hibrit inverterler seçilen çalışma moduna göre davranır. Öz tüketim modunda önce panel, sonra akü, en son şebeke kullanılır. Yedek modunda akü kesintiler için dolu tutulur. Zaman tabanlı modda ise akü düşük tarifeli saatlerde şebekeden şarj edilir.

Akıllı inverter çoklu bağlantısı, aynı modelden birden fazla inverterin paralel ya da üç fazlı çalışacak şekilde bağlanması anlamına gelir. Bu kurguda inverterler bir senkronizasyon kablosuyla birbirine bağlanır, yazılım sürümleri eşitlenir ve akü kabloları eşit uzunlukta tutulur. Böylece toplam güç artar ya da üç fazlı bir tesisat beslenir.

Şebekesiz İnverter Nasıl Kurulur?

Şebekesiz inverter, şebekenin ulaşmadığı bağ evi, karavan, tekne ve dağ evlerinde kullanılır. Güneş enerjisi inverter bağlantısı bu kurguda aküye dayanır: panel şarj kontrol cihazı üzerinden aküyü doldurur, inverter de aküden beslenir. Bazı modellerde şarj kontrol cihazı inverterle aynı gövdede yer alır.

Kurulum akü bağlantısıyla başlar, şarj kontrol cihazı ve panellerle devam eder, AC çıkışın dağıtım panosuna bağlanmasıyla tamamlanır. Jeneratörle desteklenecek sistemlerde inverterin AC girişine jeneratör hattı eklenir. Sistem şebekeden tamamen bağımsız olduğundan dağıtım şirketi başvurusu gerekmez ama tesisat yine elektrik güvenliği kurallarına uygun kurulur.

İnverter motor bağlantısı şebekesiz sistemlerde sık karşılaşılan bir durum. Pompa, kompresör ve el aletlerinin motorları kalkışta çalışma gücünün birkaç katını çektiğinden inverterin tepe gücü bu yükü karşılayacak şekilde seçilir. Sanayide aynı ifade motor hızını ayarlayan frekans inverterleri için de kullanılır. Bu cihazlar ayrı bir ürün grubunda yer alır.

İnverterin Ayarları Nasıl Yapılır?

İlk ayar akü tarafında yapılır. Akü türü (LiFePO4, AGM, jel), şarj gerilimleri, en yüksek şarj ve deşarj akımı ile düşük gerilim kesme değeri akü üreticisinin değerlerine göre girilir. 12,8 V LiFePO4 akü için şarj gerilimi genellikle 14,2 ile 14,4 V, bekleme gerilimi 13,5 V civarında.

Çıkış tarafında gerilim 230 V, frekans 50 Hz olarak seçilir. Şebeke bağlantılı ve hibrit modellerde ülke ya da şebeke kodu Türkiye'ye göre ayarlanır. Hibrit inverterlerde çalışma modu ve kesinti için ayrılacak akü payı da belirlenir.

İnverter kullanımı akıllı modellerde uygulama üzerinden kolaylaşır. Ekonomi modu, uyarı bildirimleri ve yazılım güncellemeleri buradan yönetilir. Ayarlar değiştirildikten sonra sistem birkaç gün izlenir ve gerekirse ince ayar yapılır.

İnverter Bağlantısının Testi

Enerji vermeden önce bütün bağlantılar gözle ve ölçü aletiyle kontrol edilir. Akü kutuplarının yönü, akü gerilimi ve panel dizilerinin açık devre gerilimi ölçülür. Ölçülen dizi gerilimi hesaplanan değerle uyuşmalı ve inverterin sınırının altında kalmalı.

İlk açılışta önce akü kesicisi devreye alınır ve inverter çalıştırılır. Ardından PV ayırıcı ve şebeke sigortası devreye alınır. Yükler küçükten büyüğe doğru tek tek eklenir. İnverterin ekranında ya da uygulamada gerilim, akım ve sıcaklık değerleri izlenir.

Kaçak akım rölesi test düğmesiyle denenir. Şebeke bağlantılı ve hibrit sistemlerde şebeke sigortası indirilerek inverterin şebekeden ayrıldığı, hibrit modelde de yedek çıkışa geçtiği doğrulanır. Test sonuçları ve ölçülen değerler kurulum belgesine kaydedilir.

İnverterin Bakımı Nasıl Yapılır?

İnverter bakımı büyük ölçüde temizlik ve kontrolden oluşur. Soğutma kanatçıkları ve fan girişleri birkaç ayda bir tozdan arındırılır. Tozlu ortamlarda bu aralık kısalır.

Yılda bir kez, sistem devre dışıyken bütün kablo bağlantıları gevşeme, renk değişimi ve ısınma izi açısından kontrol edilir. Terminal cıvataları kılavuzdaki torkla yeniden sıkılır. MC4 konnektörler, kablo yalıtımı ve topraklama bağlantısı da bu kontrole dahil.

Akıllı modellerde hata kayıtları, akü sağlık durumu ve üretim grafikleri düzenli izlenir. Üretimdeki ani bir düşüş panel kirliliğine, gölgelenmeye ya da bir dizi arızasına işaret eder. Yazılım güncellemeleri üreticinin önerdiği şekilde yapılır.
