Karavan Elektrik Tesisatı Nasıl Yapılır? Tesisat Şeması

İşin özü, aracı şebekeden bağımsız çalıştıran küçük bir enerji zinciri kurmak.

Karavan elektrik tesisatı nasıl yapılır? İşin özü, aracı şebekeden bağımsız çalıştıran küçük bir enerji zinciri kurmak. Zincirin merkezinde servis aküsü bulunur. Güneş paneli, çekici aracın alternatörü ve kamp alanındaki priz bu aküyü doldurur. Aydınlatma, su pompası ve buzdolabı gibi tüketiciler 12 V doğru akımla çalışır. Kahve makinesi ya da saç kurutma makinesi gibi cihazlar ise invertör üzerinden 230 V alternatif akımla beslenir.

Karavanda elektrik ihtiyacı nasıl karşılanır? Kamp alanından kamp alanına gezen bir kullanıcı için şebeke bağlantısı ve küçük bir akü çoğu zaman yeterli. Doğada günlerce konaklayan biri ise güneş paneli, yüksek kapasiteli lityum akü ve DC-DC şarj cihazından oluşan bağımsız bir kurguya ihtiyaç duyar. Kurulum öncesinde yapılan tüketim hesabı, hangi parçanın hangi boyutta seçileceğini belirler.

Karavan Elektrik Tesisatında Hangi Malzemeler Kullanılır?

Bir karavan elektrik sistemi üç katmandan oluşur. Birinci katman enerji kaynakları: güneş paneli, alternatör ve harici şebeke. İkinci katman depolama ve dağıtım: akü, bara, sigortalar ve kablolar. Üçüncü katman dönüşüm ve tüketim: regülatör, DC-DC şarj cihazı, invertör ve bunlara bağlı cihazlar.

Karavana harici elektrik bağlantısı nasıl yapılır? Kamp alanlarındaki bağlantı noktası çoğunlukla IEC 60309 standardındaki mavi, 16 A'lik CEE prizle sunulur. Araç tarafında aynı tipte bir giriş soketi, ardından 30 mA kaçak akım rölesi ve otomatik sigorta yer alır. Uzatma kablosu üç damarlı ve 2,5 mm² kesitli seçilir. Uzunluğu 25 metreyi geçmez ve ısınmayı önlemek için makaradan tamamen açılarak kullanılır.

Karavan elektrik bağlantısı yalnız şebekeden ibaret değil. Çekme karavanda araçla karavan arasındaki 13 pimli soket, sürüş sırasında aküyü besleyen hattı da taşır. Motorlu karavanda ise alternatör doğrudan araç içindeki tesisata bağlanır. Her iki yolda da DC-DC şarj cihazı, akünün doğru gerilimle dolmasını sağlar.

Karavana Güneş Paneli Kurulumunda Hangi Malzemeler Kullanılır?

Güneş enerjili bir kurulumun temel parçaları panel, regülatör, akü, invertör, bara, sigorta, kablo ve konnektörler. Hareket hâlindeyken şarj için DC-DC şarj cihazı da listeye eklenir. Her parçanın akım ve gerilim değeri diğerleriyle uyumlu olmalı. Zincirdeki en zayıf halka, sistemin taşıyabileceği gücü sınırlar.

Karavan elektrik malzemeleri maliyeti en çok akü kimyası ve kapasitesiyle şekillenir. Lityum demir fosfat (LiFePO4) akü, kurşun asitli aküye göre ilk yatırımda daha pahalı ama kullanılabilir kapasitesi ve çevrim ömrü daha yüksek. Bu yüzden iki kimya kilovatsaat başına düşen bedel üzerinden kıyaslanır. Panel gücü, invertörün sürekli gücü, MPPT regülatör tercihi, kablo kesiti ve işçilik de toplam tutarı belirleyen kalemler arasında. Güncel fiyat, seçilen bileşenlere göre teklif üzerinden paylaşılır.

Akü

Akü, güneşin olmadığı saatlerde ya da araç çalışmazken bütün yükleri taşıyan enerji deposu. Karavanlardaki başlıca türler sulu kurşun asit, AGM, jel ve LiFePO4. Kurşun asitli aküler ömürlerini korumak için genellikle kapasitelerinin yarısına kadar boşaltılır. LiFePO4 aküde bu oran %80 ve üzerine çıkar.

Aynı nominal değerdeki iki akü karşılaştırıldığında fark belirginleşir. 12,8 V 100 Ah bir LiFePO4 akü yaklaşık 1,28 kWh enerji depolar ve bunun büyük kısmı kullanılabilir. 12 V 100 Ah bir AGM akünün 1,2 kWh'lik kapasitesinden ise uzun ömür için yaklaşık 600 Wh'lik bölümü kullanılır. Lityum akü, aynı kapasitedeki AGM akünün yarısından da hafif.

Büyük sistemlerde 25,6 V ya da 51,2 V akü tercih edilir. Piyasada bu değerler 24 V ve 48 V olarak da anılır. Gerilim iki katına çıktığında aynı güç için gereken akım yarıya iner ve daha ince kablo yeterli olur.

Akü Seçiminde Nelere Dikkat Edilmeli?

Karavan elektrik enerji hesaplaması, her cihazın güç değerinin günlük çalışma süresiyle çarpılmasıyla başlar. Örneğin 10 W'lık LED aydınlatma beş saat yanarsa 50 Wh tüketir. 45 W'lık kompresörlü bir buzdolabı gün boyu aralıklı çalışır ve sıcak havada 400 Wh civarında enerji harcar. Telefon, su pompası ve dizüstü bilgisayar eklendiğinde günlük toplam kolayca 1 kWh düzeyine ulaşır.

Gereken kapasite, günlük tüketimin güneşsiz geçebilecek gün sayısıyla çarpılıp akünün kullanılabilir oranına bölünmesiyle bulunur. Günde 1 kWh tüketen ve iki gün güneşsiz kalmayı hedefleyen bir kurulumda 2 kWh'lik ihtiyaç, %80 kullanılabilir oranla 2,5 kWh'e çıkar. Bu değer 12,8 V 200 Ah civarında bir LiFePO4 aküye karşılık gelir.

Kimya dışındaki ölçütler BMS'nin sürekli ve tepe akım değeri, düşük sıcaklıkta şarj koruması, hücre sınıfı ve garanti süresi. LiFePO4 hücreler 0 °C altında şarj edildiğinde zarar görebilir. Kışın kullanılacak araçlarda ısıtıcılı ya da düşük sıcaklık korumalı modeller öne çıkar. Akünün iç mekânda ve aracın ağırlık merkezine yakın bir noktada durması hem sürüş dengesini hem hücre ömrünü korur.

Bara

Bara, akü ile tüketiciler arasındaki bağlantıları tek noktada toplayan metal şerit. Genellikle kalaylı bakırdan üretilir ve üzerinde cıvatalı bağlantı uçları bulunur. Pozitif ve negatif hatlar için ayrı iki bara yer alır. Böylece her cihazın kablosu doğrudan akü kutbuna yığılmaz.

Akü kutbuna dört ya da beş kablo pabucu üst üste bindirildiğinde temas yüzeyi azalır ve bağlantı ısınır. Bara bu karmaşayı ortadan kaldırır, arıza aramayı da kolaylaştırır. Negatif hatta akım ölçen bir şönt bulunursa akünün doluluk durumu doğru izlenir.

Bara Seçiminde Nelere Dikkat Edilmeli?

Baranın akım değeri, sistemdeki en yüksek toplam akımın üzerinde olmalı. 12 V bir sistemde 2 kW'lık invertör tam yükte tek başına yaklaşık 185 A çeker. Bu durumda 250 A ya da daha yüksek değerli bir bara güvenli bir pay bırakır.

Bağlantı ucu sayısı bugünkü ihtiyacın birkaç fazlası olacak şekilde seçilir. Cıvata çapı (M6, M8, M10) kablo pabucunun deliğine uymalı. Kalay kaplama nemli ortamda oksitlenmeyi yavaşlatır. Yalıtkan kapak ise kazara düşen bir aletin iki ucu kısa devre etmesini önler.

DC-DC Şarj Cihazı

DC-DC şarj cihazı, çekici aracın ya da motorlu karavanın marş aküsünden gelen gerilimi alır ve servis aküsüne uygun şarj profiline çevirir. Sürüş sırasında akü böylece alternatörden kontrollü biçimde dolar. Cihaz aynı zamanda iki aküyü birbirinden ayırır. Konaklama sırasında servis tarafındaki tüketim marş aküsünü boşaltmaz.

Euro 6 emisyon normundaki araçların birçoğunda akıllı alternatör bulunur. Motor kontrol ünitesi şarj gerilimini sürüş koşuluna göre yaklaşık 12,5 V ile 14,8 V arasında değiştirir. Eski tip ayırıcı röleler bu dalgalanmada ya hiç devreye girmez ya da aküyü yarım doldurur. DC-DC şarj cihazı değişken girişi sabit ve doğru bir çıkışa dönüştürür.

Çekme karavan elektrik tesisatı için bu cihaz ayrıca önem taşır. Araçtaki 13 pimli soketten karavana uzanan şarj hattı ince ve uzun olduğundan gerilim yolda düşer. Servis aküsünün yakınına takılan bir DC-DC şarj cihazı bu kaybı büyük ölçüde telafi eder.

DC-DC Şarj Cihazı Seçiminde Nelere Dikkat Edilmeli?

Akım değeri hem akünün kabul edebileceği şarj akımına hem alternatörün kapasitesine göre belirlenir. Piyasadaki modeller çoğunlukla 20 A ile 50 A arasında. 200 Ah'lik bir LiFePO4 akü için 30 A ya da 40 A'lik bir cihaz, birkaç saatlik sürüşte aküyü anlamlı ölçüde doldurur.

Cihazın LiFePO4, AGM ve jel için seçilebilir şarj profillerine sahip olması gerekir. Akıllı alternatörlü araçlarda D+ ya da kontak sinyaliyle devreye giren modeller doğru çalışır. Bazı cihazlarda dahili MPPT girişi bulunur. Bu tip kombine bir cihaz, güneş paneli ile alternatör şarjını tek gövdede toplar.

İnvertör

İnvertör, aküdeki 12 V gerilimi prizlerde kullanılan 230 V alternatif akıma çevirir. Mikrodalga fırın, elektrikli ocak ve su ısıtıcısı gibi cihazlar bu sayede şebeke olmadan çalışır. Dönüşümde enerjinin bir kısmı ısıya gider. Verim çoğu modelde %85 ile %95 arasında değişir.

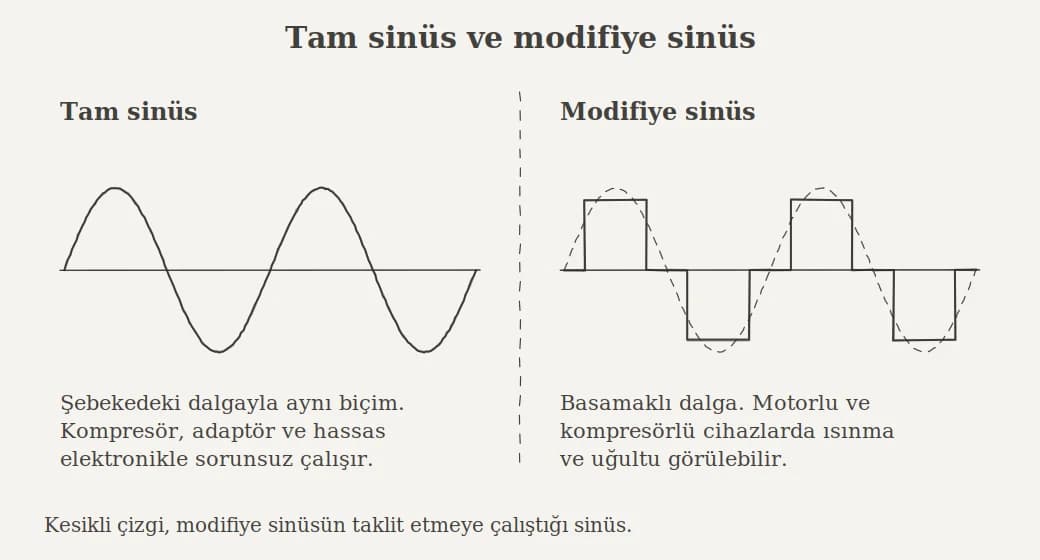

Çıkış dalga biçimi iki türe ayrılır. Tam sinüs invertör, şebekedeki gibi pürüzsüz bir dalga üretir. Modifiye sinüs invertör ise basamaklı bir dalga verir. Kompresörlü cihazlar, bazı adaptörler ve hassas elektronik modifiye sinüste ısınabilir, gürültü yapabilir ya da hiç çalışmayabilir.

Bazı modeller invertör ile şarj cihazını tek gövdede birleştirir. Karavan şebekeye bağlandığında cihaz bu hattı doğrudan prizlere aktarır ve aynı anda aküyü doldurur. Bağlantı kesildiğinde ise milisaniyeler içinde aküden beslemeye geçer.

İnvertör Seçiminde Nelere Dikkat Edilmeli?

Sürekli güç, aynı anda çalışacak cihazların toplam gücünün üzerinde olmalı. Kompresörlü ve motorlu cihazlar ilk çalışma anında normal akımlarının birkaç katını çeker. Tepe güç değeri bu ani yükü karşılayacak seviyede seçilir. Saç kurutma makinesi ve su ısıtıcısı gibi dirençli ısıtıcılar tek başına 2 kW'a yaklaşır.

Giriş gerilimi aküyle aynı olmalı. 2 kW üzerindeki güçlerde 24 V ya da 48 V sisteme geçmek, akımı yarıya ya da dörtte bire indirir. Boştaki tüketim de göz ardı edilmez. Yük yokken 20 W çeken bir invertör, gün boyu açık kaldığında 480 Wh harcar.

Kablo

Kablo, sistemdeki bütün parçaları birbirine bağlayan ve en sık küçümsenen bileşen. Düşük gerilimli sistemlerde aynı güç için akım yüksek olduğundan kesit hatası hızlı sonuç verir. Yetersiz kesitli kablo ısınır, gerilim düşer ve cihazlar erken kapanır. En kötü durumda yalıtım erir ve yangın riski doğar.

Araç içi tesisatta titreşime dayanıklı, çok telli ve esnek bakır kablo kullanılır. Tek telli ev tesisatı kablosu titreşimde zamanla kırılabilir. Doğru akım tarafında kırmızı pozitif, siyah negatif hatları gösterir. 230 V tarafında ise faz, nötr ve toprak renkleri ev tesisatıyla aynı düzende izlenir.

Kablo Seçiminde Nelere Dikkat Edilmeli?

Kesit iki ölçüte göre belirlenir: akım taşıma kapasitesi ve gerilim düşümü. Hangi ölçüt daha büyük kesiti gerektiriyorsa o esas alınır. 12 V sistemlerde invertör ve şarj hatları için kabul edilen gerilim düşümü genellikle %3'ü geçmez.

Bakır kablo için gereken kesit şu formülle hesaplanır: kesit (mm²) = 2 × tek yön uzunluk (m) × akım (A) × 0,0175 / izin verilen gerilim düşümü (V). Örneğin 12 V sistemde 1,5 metrelik bir hattan 100 A geçerse %3'lük sınır 0,36 V eder. Hesap 14,6 mm² sonucunu verir ve bir üst standart kesit olan 16 mm² seçilir. Kablo kapalı bir kanalda ya da demet içinde ilerliyorsa ısınma payı için 25 mm² tercih edilir.

Yalıtım sınıfı da hesaba katılır. Motor bölmesinden ve dış ortamdan geçen hatlarda yüksek sıcaklık ve UV dayanımı aranır. Güneş paneli tarafında ise çift yalıtımlı, UV dayanımlı solar kablo kullanılır. Bu hatlarda 4 mm² ya da 6 mm² kesit yaygın.

Kabloların Boyu Nasıl Olmalı?

Kablo boyu mümkün olduğunca kısa tutulur. Gerilim düşümü uzunlukla doğru orantılı artar. Aynı kesitte hat iki katına uzarsa kayıp da iki katına çıkar. Bu nedenle akü, bara ve invertör birbirine yakın yerleştirilir. En yüksek akımı taşıyan akü-invertör hattı mümkünse iki metrenin altında kalır.

Hesapta tek yön değil, gidiş ve dönüşün toplam uzunluğu esas alınır çünkü akım negatif hattan geri döner. Paralel bağlı akülerde her akünün kablosu aynı boyda kesilir. Farklı uzunluktaki kablolar akülerin eşit olmayan biçimde yüklenmesine yol açar. Kablo, bükülme yarıçapına ve servis payına yetecek kadar uzun bırakılır ama gereksiz kıvrım oluşturacak fazlalıktan kaçınılır.

Konnektör

Konnektör, kabloyu cihaza ya da başka bir kabloya sökülebilir biçimde bağlayan parça. Güneş panellerinde MC4 tipi su geçirmez konnektörler standart hâle geldi. Akü ve bara bağlantılarında bakır kablo pabucu, yüksek akımlı sökülebilir hatlarda ise Anderson tipi konnektörler yaygın.

Bağlantı noktası, zincirde direncin ve ısınmanın en sık ortaya çıktığı yer. Gevşek sıkılmış ya da yanlış pense ile sıkıştırılmış bir pabuç, kablo doğru seçilse bile ısınır. Titreşimli araç ortamında bu tür temas sorunları zamanla büyür.

Konnektör Seçiminde Nelere Dikkat Edilmeli?

Konnektörün akım ve gerilim değeri, bağlandığı hattın değerinin üzerinde olmalı. Dış ortamdaki bağlantılarda IP67 ya da IP68 koruma sınıfı aranır. MC4 konnektörlerde farklı üreticilerin dişi ve erkek parçalarının birleştirilmesi önerilmez. Küçük ölçü farkları temas direncini artırıp ark riskine yol açabilir.

Kablo pabucu, kablo kesitine ve cıvata çapına birebir uyan ölçüde seçilir. Kalaylı bakır pabuç ve uygun kalıplı sıkma pensesi kalıcı bir bağlantı sağlar. Sıkma sonrası ısıyla daralan makaron, bağlantıyı nem ve titreşime karşı korur. Lehim tek başına kullanıldığında titreşimde çatlayabilir. Araç tesisatında önce mekanik sıkma yapılır, lehim gerekirse ek olarak uygulanır.

Sigorta ve Devre Kesici

Sigorta ve devre kesici, kabloyu aşırı akıma karşı korur. Kısa devre anında bir akü binlerce amper akım verebilir. İç direnci düşük lityum akülerde bu değer daha da yükselir. Koruma olmayan bir hatta bu akım saniyeler içinde yalıtımı eritir. Sigorta eriyerek devreyi bir kez açar. Devre kesici ise açtıktan sonra yeniden kurulabilir.

Tesisatta birkaç sigorta tipi bir arada görev yapar. Akü çıkışına ANL, MEGA ya da yüksek kesme kapasiteli T sınıfı sigorta takılır. Tüketici hatlarında ise otomotivden bilinen bıçak tipi sigortalar bir sigorta kutusunda toplanır. 230 V tarafında kaçak akım rölesi ve otomatik sigorta, ev tesisatındaki görevi üstlenir.

Sigorta ve Devre Kesici Seçiminde Nelere Dikkat Edilmeli?

Sigorta cihazı değil, kabloyu korur. Değeri, bağlı kablonun akım taşıma kapasitesini aşmaz. Aynı zamanda hattın normal akımının üzerinde kalır. Genel uygulamada sigorta, sürekli yük akımının yaklaşık 1,25 katı olarak seçilir.

Ana sigorta, akü kutbuna mümkün olan en kısa mesafede takılır. Tekne ve karavan tesisatlarında sıkça referans alınan ABYC E-11 standardı bu mesafeyi genel kural olarak 7 inç (yaklaşık 18 cm) ile sınırlar. Sigortadan önceki kablo parçası korumasız kalır. Lityum akülerde sigortanın kesme kapasitesi de önem taşır. T sınıfı sigortalar 20 kA düzeyindeki kesme kapasiteleriyle bu ihtiyaca yanıt verir.

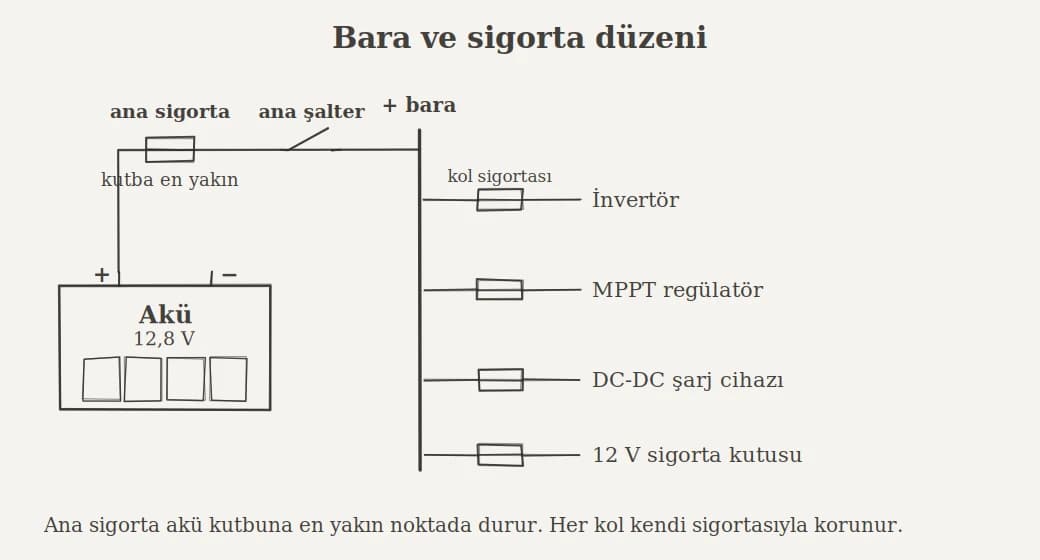

Bara ve sigorta düzeni. Ana sigorta akü kutbuna en yakında noktada durur. Her kol, kendi sigortasıyla korunur.

Güneş paneli hattında doğru akıma uygun devre kesici gerekir. Alternatif akım için üretilmiş otomatik sigortalar doğru akımda oluşan arkı söndüremeyebilir. Panel ile regülatör arasına konan bir DC kesici, bakım sırasında paneli devreden güvenle ayırır.

Regülatör (Şarj Kontrol Cihazı)

Regülatör, güneş panelinden gelen enerjiyi akünün kabul edebileceği gerilim ve akıma ayarlar. Şarj genellikle bulk, absorpsiyon ve float adlı üç kademede ilerler. Akü dolduğunda cihaz akımı keser ya da bekleme seviyesine indirir. Gece panelden aküye ters akım akmasını da engeller.

Piyasadaki iki temel teknoloji PWM ve MPPT. PWM regülatör, paneli akü gerilimine çeker ve panelin fazla gerilimini kullanamaz. MPPT regülatör ise panelin akım-gerilim eğrisindeki en yüksek güç noktasını sürekli izler. Fazla gerilimi akıma çevirerek özellikle soğuk havada ve akü boşken daha çok enerji toplar. Kazanç koşullara göre %5 ile %30 arasında değişir.

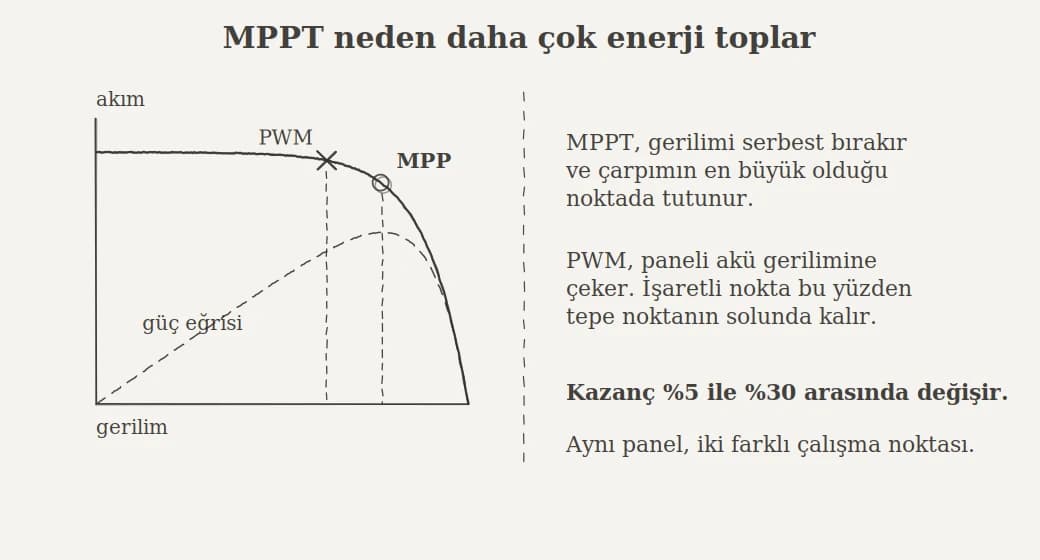

MPPT neden daha çok enerji toplar? MPPT, gerilimi serbest bırakır ve çarpımın en büyük olduğu noktada tutunur.

Regülatör (Şarj Kontrol Cihazı) Seçiminde Nelere Dikkat Edilmeli?

MPPT regülatörler genellikle iki sayıyla adlandırılır. 100/30 gibi bir değerde ilk sayı kabul edilen en yüksek panel gerilimini (100 V), ikincisi en yüksek şarj akımını (30 A) gösterir. Panellerin açık devre gerilimi (Voc) soğukta yükselir. Bu yüzden seri bağlı panellerin kış sabahındaki gerilimi bile üst sınırın altında kalmalı.

Akım değeri, panel gücünün şarj gerilimine bölünmesiyle bulunur. 12 V sistemde 400 W panel, 13,5 V civarındaki şarj geriliminde yaklaşık 30 A üretir. Bu durumda 30 A ya da biraz üstü bir cihaz uygun olur. Şarjın başlaması için panel geriliminin akü geriliminin birkaç volt üzerinde olması gerekir.

Akü tipine uygun şarj profili, sıcaklık sensörü ve Bluetooth ile izleme imkânı günlük kullanımı kolaylaştırır. Kurulumda önce akü, ardından panel bağlanır. Birçok üretici, cihazın sistem gerilimini doğru algılaması için bu sırayı şart koşar.

Karavana Güneş Paneli Montajı Nasıl Yapılır?

Montaj, çatıda panel yerleşiminin planlanmasıyla başlar. Havalandırma kapakları, klima ve anten gibi çıkıntıların gölgesi hesaba katılır. Kısmi gölge, seri bağlı panellerde bütün dizinin üretimini düşürebilir. Panel yerleri belirlendikten sonra çatı malzemesine uygun montaj ayakları ya da profiller seçilir.

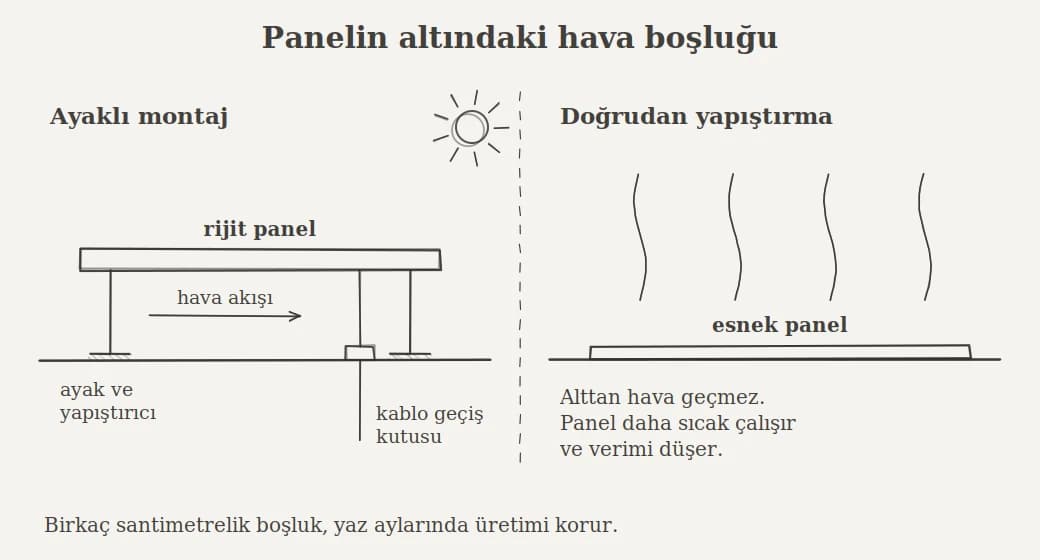

Rijit paneller köşe ayakları ya da alüminyum raylarla çatıya sabitlenir. Ayaklar çoğunlukla poliüretan ya da MS polimer esaslı esnek yapıştırıcıyla tutturulur. Vida kullanılırsa her delik sızdırmazlık malzemesiyle kapatılır. Panel ile çatı arasında bırakılan birkaç santimetrelik boşluk, hava akışıyla paneli soğutur. Sıcaklık arttıkça panel verimi düştüğünden bu boşluk yazın üretimi korur. Doğrudan çatıya yapıştırılan esnek paneller ise daha çok ısınır.

Kablolar çatıdan araç içine su geçirmez bir kablo geçiş kutusuyla indirilir. Hat önce DC kesiciye, ardından regülatöre ulaşır. Regülatör kısa bir kabloyla sigorta üzerinden baraya ya da doğrudan aküye bağlanır. Karavan elektrik tesisatı yapımı tamamlandığında her hattın gerilimi ve kutupları ölçü aletiyle kontrol edilir.

Karavan Elektrik Tesisatı Şeması

Karavan elektrik tesisatı şeması, enerjinin kaynaktan tüketiciye izlediği yolu gösterir. Tipik bir bağımsız kurulumda güneş paneli, DC kesici üzerinden MPPT regülatöre bağlanır. Marş aküsünden gelen hat DC-DC şarj cihazına girer. Şebeke girişi kaçak akım rölesi ve otomatik sigortadan geçerek şarj cihazına ya da invertör-şarj cihazına ulaşır.

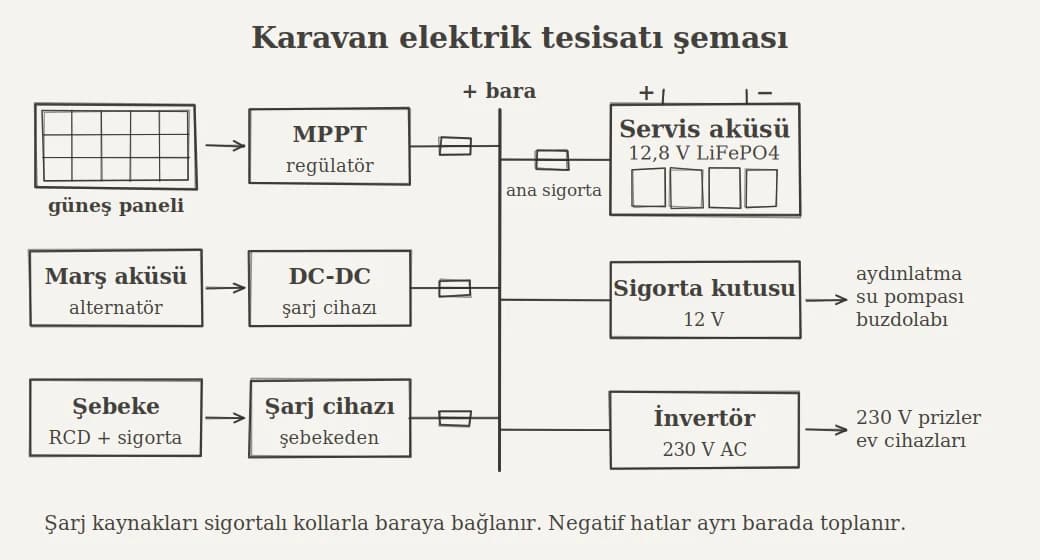

Karavan elektrik tesisatı bağlantı şeması.

Bu üç şarj kaynağının çıkışı sigortalarla pozitif baraya bağlanır. Servis aküsü, ana sigorta ve ana şalter üzerinden aynı baraya girer. Baradan çıkan hatlar bir yandan 12 V sigorta kutusuna, diğer yandan invertöre gider. Negatif hatlar negatif barada toplanır. Varsa akım ölçen şönt, akü negatifi ile bara arasına yerleştirilir.

Karavan elektrik şeması kurulumdan önce kâğıda dökülür. Her hattın akımı, kablo kesiti ve sigorta değeri şemaya not edilir. 230 V tesisatın ve topraklamanın kurallara uygun kurulması yetkili bir elektrikçinin kontrolünü gerektirir. Tamamlanan şema ileride yapılacak arıza tespitinde de başvuru kaynağı olur.
