Regülatör ne demek? Kelime, Latince kural anlamına gelen regula kökünden gelir. Türkçe karşılığı düzenleyici.
Teknik tarafta regülatör, ölçtüğü büyüklüğü bir referans değerle karşılaştıran ve aradaki farkı kapatacak biçimde müdahale eden devre ya da cihaz. Şebeke gerilimi gün içinde iner çıkar. Güneş paneli bulut geçişinde bambaşka bir voltaj üretir. Aracın alternatörü motor devrine bağlı olarak değişken çıkış verir. Bu oynamayı kaldıramayan yükler araya bir düzenleyici ister.
Regülatör Ne İşe Yarar?
Temel görev, giriş tarafı ne yaparsa yapsın çıkışı dar bir bantta tutmak. Cihaz, çıkış değerini sürekli ölçer. Ölçülen büyüklük referansın altına düşerse takviye eder, üstüne çıkarsa fazlayı kırpar. Böylece bağlı ekipman ne aşırı gerilim görür ne de düşük gerilimde zorlanır.
Kazanç doğrudan ömre yansır. Düşük voltajda çalışan bir kompresör motoru fazla akım çeker ve ısınır. Yüksek voltaj ise elektronik kartlardaki kondansatörleri ve yalıtımı yıpratır. Sabit besleme, arıza sıklığını ve bakım maliyetini aşağı çeker.
Regülatör çeşitleri nelerdir? Ayrım, düzenlenen büyüklüğe göre yapılır. Gerilimi sabitleyen ürünler en yaygın grup. Akım regülatörü ikinci grubu oluşturur: çıkış akımını sabit tutan, voltajı yüke göre serbest bırakan devreler. LED aydınlatmada kullanılan sürücüler bu mantıkla çalışır. Araçlardaki alternatör regülatörü ise halk arasında konjektör adıyla bilinir. Alternatörün rotor sargısındaki uyartım akımını değiştirir ve motor devri ne olursa olsun çıkışı 14 V dolayında tutar.
Ad elektrikle sınırlı değil. Doğal gaz hattında da regülatör bulunur ve şebekedeki yüksek basıncı cihazın kabul ettiği seviyeye indirir. Shut off regülatör ne işe yarar? Çıkış basıncı emniyet sınırını aşarsa gazı tamamen keser. Hat elle kurulmadan yeniden açılmaz. Su tesislerinde ise akışı ve seviyeyi düzenleyen beton eşikler aynı adı taşır.
Elektronikte regülatör köprü ifadesiyle karşılaşmak da mümkün. Bir güç kaynağında trafodan çıkan alternatif gerilimi önce köprü diyot doğrultur, ardından filtre kondansatörü kabaca düzler. Son temizliği yapan eleman regülatör. İkisi aynı kartta yan yana durduğu için birlikte anılır.
Voltaj Regülatörü Nedir?
Çıkış gerilimini sabit tutan ürün ailesi. İki büyük kola ayrılır. Lineer tipler fazla gerilimi ısıya çevirerek harcar. Çıkışları temiz ama verimleri düşük kalır. Anahtarlamalı tipler enerjiyi yüksek frekansta kıyarak aktarır ve çok daha az kayıpla çalışır.
Doğru akım tarafının klasik örneği 78xx serisi entegreler. 7805 voltaj regülatörü bu ailenin en bilineni. Üç bacaklı bir kılıfta gelir. Giriş, şase ve çıkış uçlarını taşır. Girişine 7 V ile 20 V arasında bir besleme uygulanır, çıkışında 5 V görülür. Soğutucu takıldığında 1,5 A akıma kadar kullanılır. Dahili akım sınırlama ve termal kapama devresi kısa devre hâlinde entegreyi korur.
Bir regülatör devresi yalnız entegreden oluşmaz. Girişe 0,33 µF, çıkışa 0,1 µF sınıfında kondansatörler eklenir. Bu elemanlar ani yük değişimlerinde çıkışın salınmasını engeller. Giriş ile çıkış arasındaki fark ne kadar büyükse entegre o kadar ısınır çünkü aradaki gerilim farkı akımla çarpılıp kayıp güce dönüşür. Alternatif akım tarafında ise aynı işi şebeke girişine takılan dolap tipi cihazlar üstlenir.
Voltaj Regülatörü Ne İşe Yarar?
Zayıf hatlarda ve yoğun sanayi bölgelerinde besleme geniş bir bantta gezer. Elektrik regülatörü çoğu modelde 150 V ile 250 V arasındaki girişi kabul eder ve çıkışta yaklaşık ±%2,5 hassasiyetle sabit bir değer üretir. Buzdolabı, klima, sunucu dolabı, tıbbi cihaz ve tezgâh kontrol kartları en çok fayda gören yükler.
Kapasite seçimi vat üzerinden değil görünür güç üzerinden yapılır. Toplam yük 0,8 dolayındaki güç faktörüne bölünerek kilovoltampere çevrilir. Evde 9 bin W'lık bir yük yaklaşık 11,25 kVA eder. Motorlu cihazların yol alma akımı nominal değerin birkaç katına çıktığı için üzerine pay bırakılır ve 15 kVA sınıfı bir ürüne çıkılır.
Etiketteki 10 kW'lık regülatör ifadesi, cihazın sürekli taşıyabileceği aktif gücü anlatır. Aynı gövde 12,5 kVA görünür güce karşılık gelir. Seçim yapılırken bağlanacak yükün tamamı mı yoksa yalnız hassas kısmı mı regülatörden besleneceği önceden belirlenir çünkü tüm evi geçirmek gereksiz büyük bir cihaz demek.
Statik Regülatör Nedir?
Hareketli parça barındırmayan, düzeltmeyi tamamen elektronik anahtarlamayla yapan tip. İçinde mikroişlemci, tristör grubu ve kademeli bir trafo bulunur. İşlemci giriş voltajını ölçer ve uygun sargı kademesini saniyenin çok küçük bir diliminde devreye alır.
Karşısındaki alternatif servo modeller. Onlarda bir motor, kömür fırçayı toroidal sargı üzerinde gezdirerek çıkışı ayarlar. Mekanik hareket aşınma, gürültü ve periyodik bakım demek. Statik yapıda fırça ve motor olmadığı için bu kalemler ortadan kalkar.
Statik voltaj regülatörü ürünlerinde tipik değerler şöyle: düzeltme hızı trifaze modellerde 5 bin V/saniye mertebesinde, tam yükte verim %97 üzerinde, doğrusal yüklerde toplam harmonik bozulma %0,3 altında. Monofaze giriş aralığı çoğunlukla 150-250 V, trifaze tarafta 275-450 V.
Statik Regülatör Ne İşe Yarar?
En belirgin katkı tepki süresinde. Elektronik anahtarlama, servo mekanizmaya göre yaklaşık 10 kat hızlı düzeltme sağlar. Ani gerilim çökmelerinde yükün gördüğü bozulma süresi kısalır. Kesintiye duyarlı kontrol kartları bu farkı doğrudan hisseder.
İkinci katkı işletme tarafında. Aşınan parça olmadığı için arıza olasılığı ve servis ihtiyacı azalır. Sargılarda 200 °C sınıfı yalıtımlı bakır kullanan modeller uzun süreli tam yük çalışmasına uygun.
Kullanım alanları ağırlıklı olarak hassas ekipman içeren tesisler. Görüntüleme yapan tıbbi cihazlar, CNC tezgâhlar, tekstil makineleri, telekom kabinleri ve güvenlik sistemleri bu grupta sayılır.
Solar Şarj Regülatörü (Şarj Kontrol Cihazı) Nedir?
Fotovoltaik modül ile batarya arasına giren kontrol ünitesi. Panel doğrudan bataryaya bağlanamaz çünkü iki tarafın gerilimi uyuşmaz. 36 hücreli, 12 V sınıfı bir modülün maksimum güç noktası 18 V dolayında, açık devre değeri 21 V üzerinde. Karşısındaki 12 V batarya ise 14,4 V civarında bir şarj gerilimi bekler.
Solar şarj kontrol cihazı bu farkı yönetir. Bataryanın kimyasına uygun şarj eğrisini uygular, dolum tamamlanınca akımı keser, gece panele geri kaçacak akımı engeller. Piyasada akü şarj kontrol modülü ya da güneş paneli regülatörü adıyla da satılır.
Yabancı kaynaklarda cihaz solar charge controller başlığı altında incelenir. Daha eski dokümanlarda charge regulator terimi geçer. İki ad aynı ürünü anlatır.
Solar Şarj Regülatörü Ne İşe Yarar?
Dört ayrı koruma tek gövdede toplanır. Batarya dolduğunda akımı kısarak aşırı şarjı önler. Yük çıkışı üzerinden beslenen tüketicileri, gerilim eşiğin altına inince keserek derin deşarjdan korur. Güneş battığında ters akım yolunu kapatır. Bunların üstüne kimyaya uygun şarj profilini yürütür.
Profil üç kademeli. Bulk kademesinde cihaz elindeki tüm akımı verir, batarya gerilimi kendi hızında yükselir. Absorpsiyon kademesinde gerilim sabitlenir, akım kendiliğinden azalır ve üreticinin belirlediği kuyruk akımı eşiğine düşünce kademe biter. Float kademesinde daha alçak bir gerilimle dolu seviye korunur.
Kurşun asit gruplarda 12 V sistem için tipik değerler absorpsiyonda 14,4 V, floatta 13,8 V. Elektrolit sıcaklığı 25 °C referansından uzaklaştıkça bu eşikler kaydırılır. Yaygın telafi katsayısı -16 mV/°C. Sıcak yaz gününde eşiği düşürmek gazlaşmayı, soğuk kış sabahında yükseltmek eksik dolumu engeller. Güneş enerjisi akü şarj sisteminde bu ayrıntı ömrü doğrudan belirler.
Solar Şarj Regülatörü ve Akü Uyumluluğu Nasıl Sağlanır?
İlk adım menüden doğru kimyanın seçilmesi. Sulu, jel, AGM ve lityum demir fosfat gruplarının kabul ettiği eşikler birbirinden farklı. Yanlış seçim, jel bataryayı gazlaştırıp kurutabilir ya da lityum paketi hiç dolduramaz.
Lityum demir fosfat tarafında hesap hücre üzerinden yürür. Dört hücre seri bağlandığında 12,8 V, sekiz hücrede 25,6 V, 16 hücrede 51,2 V nominal değer çıkar. Piyasa son gruba alışkanlıktan 48 V der. Şarj sonu gerilimi hücre başına 3,6 V ile 3,65 V, yani 12,8 V'luk pakette 14,4 V ile 14,6 V arası. Dolum iki aşamalı: önce sabit akım, sonra sabit gerilim. Sürekli float gerilimi bu kimyada gerekmez, bekleme uygulamalarında 13,4 V yeterli. Sıcaklık telafisi de kapatılır.
Akım tarafında da sınır var. Akü şarj regülatörü lityum pakete kapasitenin yarısı kadar akımla rahat yükleme yapar. Üst sınır ise kapasiteye eşit akım. Kurşun asit gruplarda oran daha düşük, kapasitenin %10 ile %20 arası tercih edilir. Solar akü şarj cihazı seçilirken paketin üzerindeki batarya yönetim sisteminin haberleşme desteği de kontrol edilir çünkü düşük sıcaklıkta şarjı kesme kararını o kart verir.
Solar Şarj Regülatörü Ne Zaman Kullanılır?
Batarya barındıran her şebekeden bağımsız kurulumda gerekir. Karavan, tekne, bağ evi, tarımsal sulama panosu, aydınlatma direği, kamera ve telekom sahaları tipik örnekler. Güneş enerjisi şarj kontrol cihazı bu sistemlerde bataryanın tek koruyucusu.
İstisna çok küçük bakım modülleri. Panelin verdiği akım batarya kapasitesinin binde birkaçı düzeyinde kalıyorsa bazı üreticiler doğrudan bağlantıya izin verir. Bu durumda bile ters akımı engelleyecek bir diyot gerekir. Güneş paneli şarj aleti olarak satılan bu küçük ürünlerin dışında ara eleman atlanmaz.
Şebekeye bağlı çatı sistemlerinde tablo değişir. Orada batarya olmadığı için ayrı bir kontrol ünitesi kullanılmaz. Maksimum güç takibini şebeke inverteri kendi içinde yapar. Güneş paneli şarj kontrol cihazı yalnız depolamalı kurgularda anlam taşır.
Solar Regülatör Nasıl Ayarlanır?
Kurulumdan sonraki ilk iş sistem geriliminin doğrulanması. Çoğu model bataryayı gördükten yaklaşık 10 saniye sonra 12 V, 24 V ya da 48 V sınıfını kendi belirler. Otomatik algılama hatalıysa değer elle sabitlenir.
Ardından şarj eşikleri gelir. Solar charge controller ayarları menüsünde absorpsiyon gerilimi, float gerilimi, absorpsiyon süresi, kuyruk akımı ve sıcaklık telafisi ayrı ayrı tanımlanır. Yük çıkışı tarafında ise kesme gerilimi, yeniden bağlama gerilimi ve çalışma modu belirlenir. Mod seçenekleri genelde sürekli açık, akşamdan sabaha ve karanlıktan sonra belirli saat biçiminde.
Ekranlı modellerde günlük üretim, batarya gerilimi ve hata kodları güneş enerjisi kontrol paneli üzerinden okunur. Bluetooth destekli ürünlerde aynı veriler telefona düşer. Ayarlar karıştığında solar şarj kontrol cihazı resetleme yoluna gidilir. Sıralama önemli: önce yük, sonra panel, en son batarya ayrılır, birkaç dakika beklenir, menüden fabrika değerlerine dönülür. Geri kurulum ters sırayla yapılır ve kimya seçimi baştan girilir.

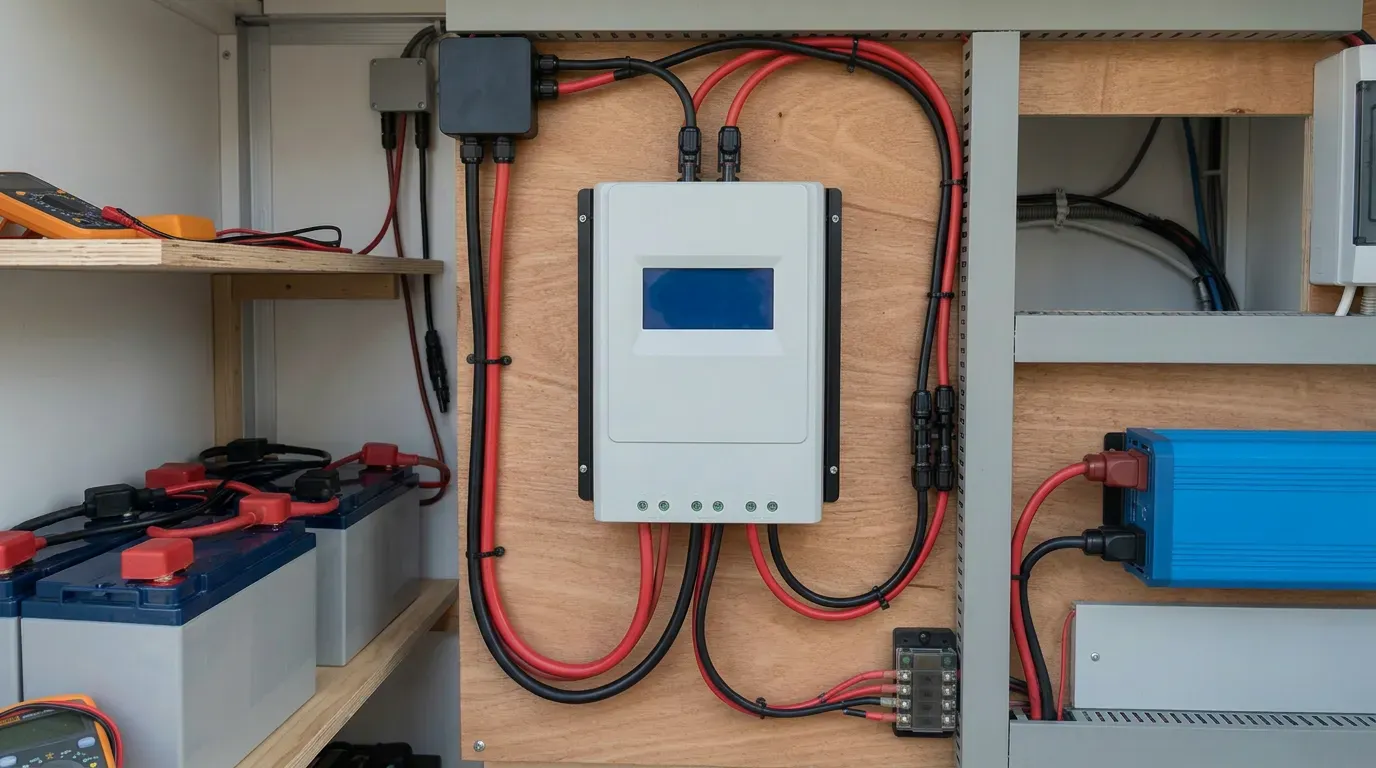

Solar Regülatör Nasıl Bağlanır?
Sıralama tesadüfi değil. Önce batarya bağlanır, cihaz sistem gerilimini tanısın diye kısa süre beklenir. Sonra modül dizisi, en son yük çıkışı devreye alınır. Sökerken tam tersi izlenir. Panel gerilimi bataryadan önce uygulanırsa otomatik algılama şaşabilir ve kart zarar görebilir.
Güneş paneli ile akü şarj etme devresi kurulurken her iki tarafa da koruma konur. Batarya ucuna cihazın akım sınıfına uygun bir sigorta, panel tarafına ayırıcı şalter takılır. Kablo kesiti mesafeye ve akıma göre hesaplanır. Uzun hatlarda ince kablo, gerilim düşümü yüzünden dolumun eksik kalmasına yol açar.
Gerilim sınırları solar panel şarj devresinde ayrıca kontrol edilir. Dizinin açık devre değeri cihazın maksimum giriş geriliminin altında kalmalı. Soğuk sabahlarda bu değer katalog rakamının üzerine çıkar, bu yüzden bölgenin en düşük sıcaklığına göre hesap yapılır. Maksimum güç takibi yapan ürünlerde dolumun başlaması için panel gerilimi bataryadan en az 5 V yüksek olmalı, sürmesi için 1 V fark yeterli. Güneş enerjisi kontrol sisteminin kurulması sırasında topraklama ve pano içi havalandırma da atlanmaz.
MPPT Solar Şarj Regülatörü Nedir?
İçinde doğru akım dönüştürücü barındıran, panelin çalışma noktasını serbestçe seçebilen tip. Modülün akım-gerilim eğrisi üzerinde çarpımın en büyük olduğu tek bir nokta var. Cihaz bu noktayı arar ve bulduğu yerde tutunur.
Arama işini yazılım yapar. En yaygın yöntem değiştir-gözle yaklaşımı: çalışma gerilimi küçük adımlarla oynatılır, güç arttıysa aynı yönde devam edilir. Basit ve hızlı ama tepe noktanın çevresinde sürekli salınır. Artımsal iletkenlik yöntemi ise anlık iletkenlikle değişimi karşılaştırır. Hesabı biraz ağır, buna karşılık bulutun geçtiği hızlı ışınım değişimlerinde daha kararlı sonuç verir.
Yabancı ürün kataloglarında bu sınıf MPPT solar charge controller başlığıyla ayrılır. Yerli kaynaklarda MPPT şarj regülatörü karşılığı kullanılır.
MPPT Solar Şarj Regülatörü Ne İşe Yarar?
Kazanç doğrudan hasat edilen enerjide. Üretici verileri ve saha ölçümleri, iklime bağlı olarak %5 ile %30 arası fazla üretim gösterir. Dönüştürücünün kendi verimi %98 dolayında olduğu için aradaki fark kullanıcıya kalır.
Sayısal örnek farkı görünür kılar. Standart test koşullarında 100 W'lık bir modülün maksimum güç noktası 18 V ve 5,56 A. Aynı modül 13,5 V'a çekilirse çıkış 81 W'a iner. Tek başına bu fark %19 kayıp demek.
Avantaj soğukta büyür. Modül gerilimi hava soğudukça yükselir. Sıcaklık her 10 °C arttığında güç ve voltaj yaklaşık %4,5 geriler. Kısmi gölgelenmede de üstünlük sürer. Bir başka fayda kablolama tarafında: dizi gerilimini iki katına çıkarmak akımı yarıya indirir, kayıp akımın karesiyle orantılı olduğu için gereken kesit dörtte bire düşer.
PWM Solar Şarj Regülatörü Nedir?
Panel ile batarya arasında çok hızlı açılıp kapanan elektronik bir anahtar. Darbe genişliğini değiştirerek ortalama akımı ayarlar. Dolum ilerledikçe anahtarın kapalı kaldığı süre kısalır.
Bu yapıda ayrı bir dönüştürücü yok. Anahtar kapandığı anda iki taraf doğrudan birleşir ve modül gerilimi batarya seviyesine çekilir. Panelin maksimum güç noktası ne olursa olsun çalışma noktası bataryanın bulunduğu yerde kalır.
İngilizce kataloglarda ürün PWM solar charge controller olarak listelenir. Gövde küçük, elektronik sade, fiyat maksimum güç takipli muadillerin belirgin altında.
PWM Solar Şarj Regülatörü Ne İşe Yarar?
Küçük kurulumlarda işi görür. Birkaç yüz vatlık diziler, bahçe aydınlatması, küçük kamera sistemleri ve bakım amaçlı dolumlar bu sınıfa uygun. Basit yapı arıza yüzeyini de daraltır.
Şartı modül eşleşmesi. Dizi nominal gerilimi bataryayla aynı olmalı, yani 12 V sistemde 36 hücreli modül kullanılır. Çatı sistemleri için üretilen 60 ve 72 hücreli paneller bu tiple verimli çalışmaz.
İklim de sonucu değiştirir. Hücre sıcaklığı 45 °C ile 75 °C arasında kalıyorsa ve batarya gerilimi 13 V ile 15 V bandındaysa iki teknoloji arasındaki fark %10 altına iner. Sıcak bölgelerde bu koşullar sık oluştuğu için ucuz seçenek makul kalır.
Solar Şarj Kontrol Cihazı Seçimi Nasıl Yapılır?
Karar dört veriden çıkar: sistem gerilimi, dizinin toplam gücü, dizinin açık devre gerilimi ve bataryanın kimyası. Bunlar netleşmeden model karşılaştırmak sonuç vermez.
Teknoloji tercihi güce ve panel tipine bağlı. Birkaç yüz vatı aşmayan, modülü bataryayla eşleşen kurulumlarda darbe genişliği yöntemi yeterli. Dizinin büyüdüğü, çatı tipi panel kullanılan ya da havanın serin olduğu yerlerde maksimum güç takibi kendini kısa sürede amorti eder.
Geri kalan ölçütler kullanım konforuyla ilgili. Yük çıkışının olup olmaması, Bluetooth ya da RS485 haberleşmesi, ekran tipi, pano dışına montaj için koruma sınıfı ve garanti süresi karşılaştırılır. Yurt dışı kaynaklı ürünlerin etiketinde solar regulator ibaresi görülebilir, aynı ürün grubunu anlatır.
Solar Şarj Kontrol Cihazı Amper Seçimi Nasıl Yapılır?
Maksimum güç takipli modellerde hesap basit. Dizinin toplam vat değeri sistem gerilimine bölünür, çıkan değer 1,25 ile çarpılır. Bin W'lık bir dizi 24 V sistemde 41,6 A verir. Emniyet payıyla 52 A çıkar, dolayısıyla 60 A sınıfı bir ürün seçilir.
Darbe genişliği yönteminde yol farklı. Orada voltaj dönüşümü olmadığı için modüllerin kısa devre akımları toplanır ve yine 1,25 katsayısıyla çarpılır. Paralel bağlanan her modül bu toplama kendi kısa devre akımını ekler.
Katsayı keyfi değil. Kar yansıması ve kenar etkisiyle modüller kısa süreli olarak katalog akımının üzerine çıkabilir. Amper sınıfı sıkı seçilirse cihaz güç sınırlamasına girer ve üretimin bir kısmı kullanılamaz. Gerilim tarafındaki kontrol de unutulmaz: dizinin soğuk hava açık devre değeri cihazın giriş sınırını aşarsa panel sayısı seride azaltılır.
